今天跟大家分享基于Xilinx K7和C5之間的光纖通信，本工程是K7例化四個速率都是3.125Gbps的光纖GTX的IP核的設置，C5例化的是兩個GTX的IP核的設置，然后一個K7的板卡和兩個C5的板卡連接。
一、例化K7的光纖的IP核

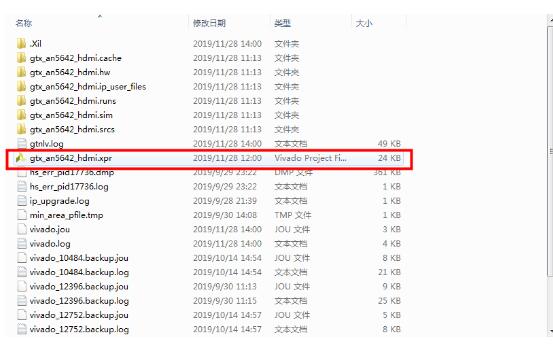

(一) 打開Vivado光纖工程。
這里我選擇的是明德?lián)P的工程，芯片型號為XC7K325tffg900-2，大家做的時候可以新建任意工程。

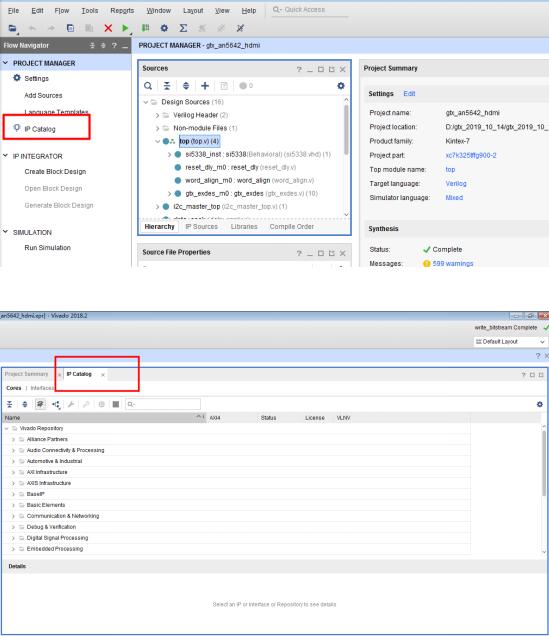

(二) 點擊“IP Catalog”，進入IP核配置界面。

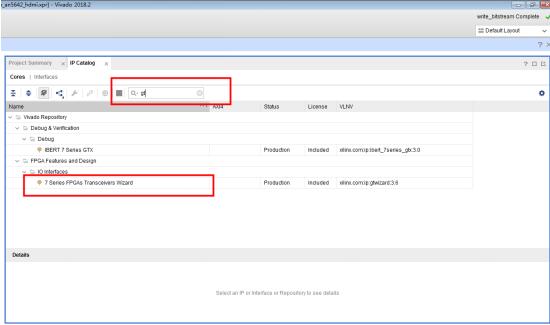

(三) 搜索“gt”，雙擊選擇“7 Series FPGAs Transceivers Wizard”。
(四) 選擇“Line Rate，RefClk Selection”頁面設置

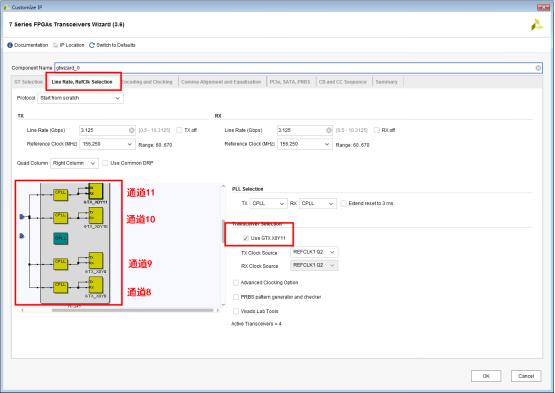

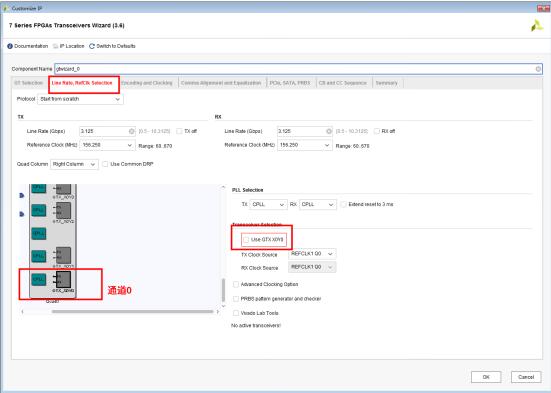

根據左下角電路圖，去掉通道0的勾選，再勾選通道8到通道11，如下面兩張圖所示；

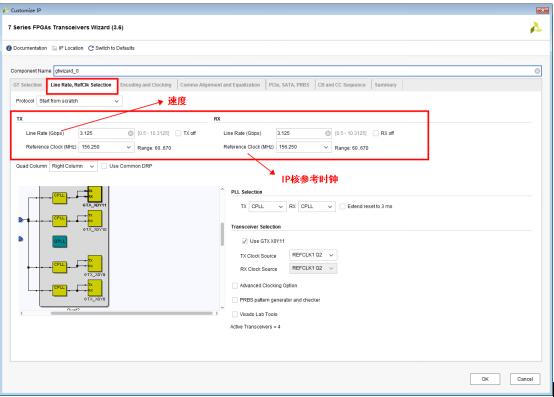

配置TX/RX端的時鐘和速率，如下圖所示。
(五) 選擇“Encoding and Clocking”頁面設置

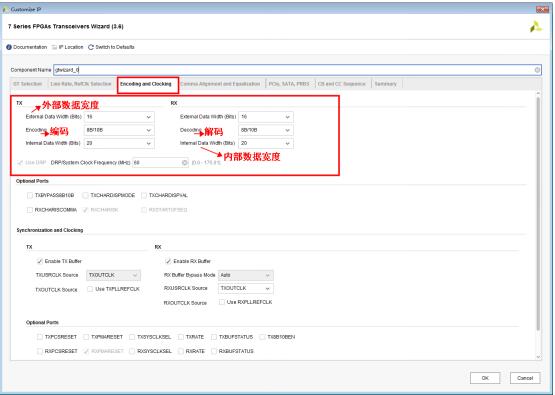

在“TX”和“RX”端進行選擇設置：“External Data Width (Bits)”中都選擇“16”，“Encoding”和“Decoding”中都選擇“8B/10B”；

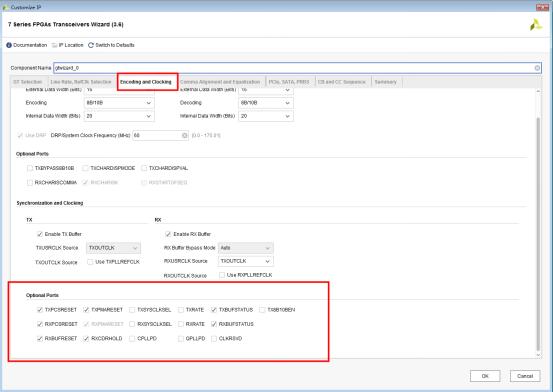

在“Optional Ports”端進行勾選：對“TXPCSRESET”、“TXPMARESET”、“TXBUFSTATUS”、“RXPCSRESET”、“RXBUFSTATUS”、“RXBUFRESET”、“RXCDRHOLD”進行選擇。
相關項目選擇如下圖所示：

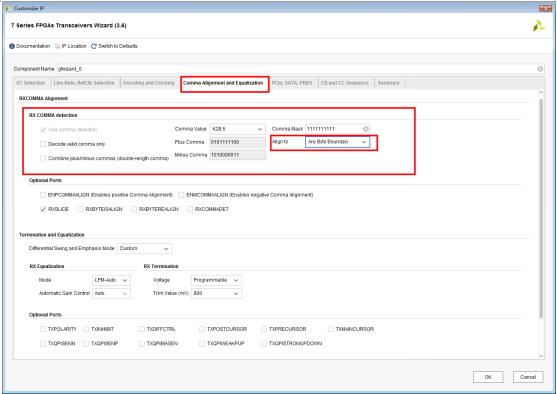

(六) 選擇“Comma Alignment and Equalization”頁面設置
“RX COMMA detection”設置：其中“Allgn to”下選擇“Any Byte Boundary”，如下圖所示。
之所以進行此設置，是為了更好的對齊字節。比如說數據“0x0102 0x0304”， 選擇“Any Byte Boundary”的時候，接收到的數據出現“0x0102 0x0304”的概率就會更大，否則接收到的數據就會是“0x0201 0x0403”。

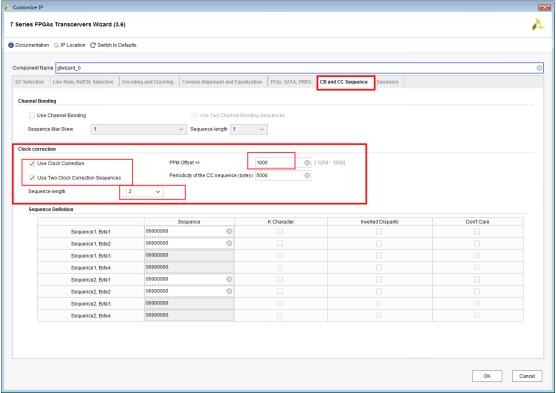

(七) 選擇“CB and CC Sequence ”頁面設置
“Clock correction”設置：勾選“Use Clock Correction”和“Use Two Clock Correction Sequences”；在“PPM Offset +/-”填上“1000”；在“Sequence length”選擇“2”，如下圖所示。
“PPM Offset +/-”中選擇“1000”是時鐘的質量，數值越大表示質量越差。

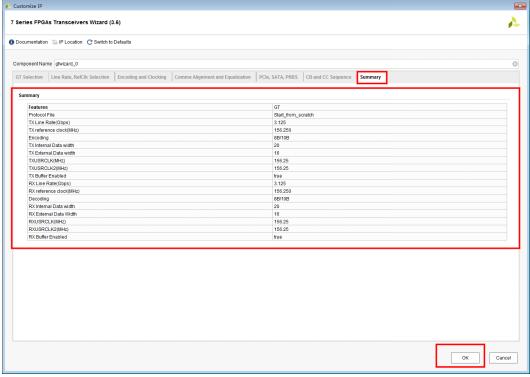

(八) 查看參數配置
參數都配置完以后，可以在“Summary”頁面查看完整的參數列表，如下圖所示。

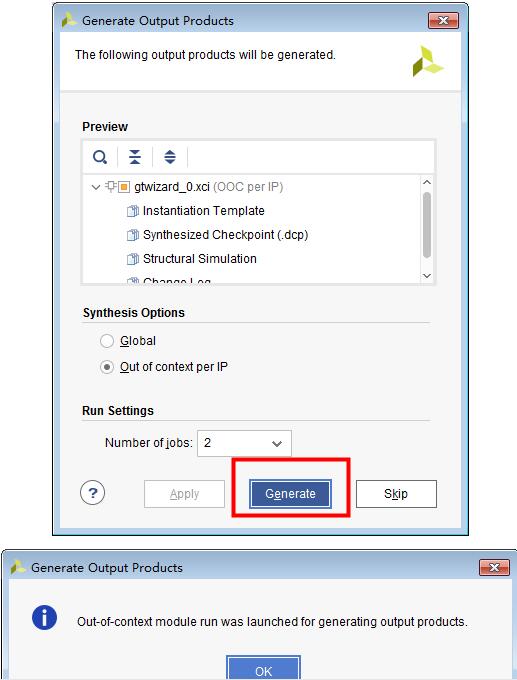

(九) 生成IP核
配置完IP核參數后，彈出如下界面，點擊“Generate”生成IP核。
(十) 添加IP核

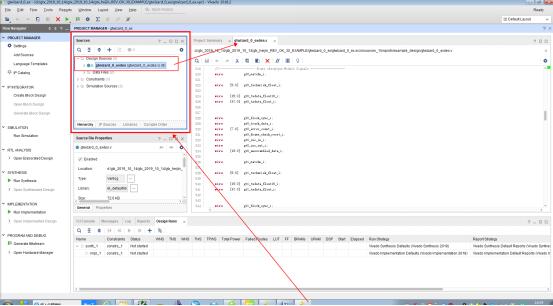

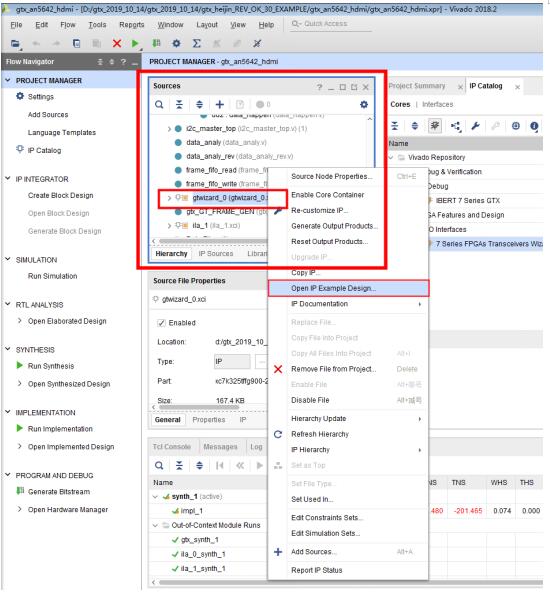

返回到“Sources”界面，選擇添加的IP核，右鍵選擇“Open IP Example Design…”；

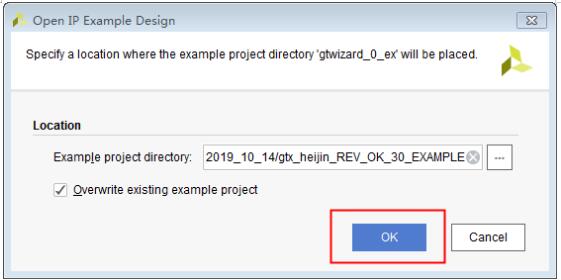

彈出界面如下圖所示，點擊“OK”確認。
(十一) IP核移植
點擊“OK“后會彈出一個新的Vivado界面，這就是它生成IP核使用的例程，如下圖所示。
我們需要把里面的一些內容注釋掉，并且添上我們的代碼，讓這個例程封裝成一個接口，成為我們能用的IP核——這個過程就是IP核的移植過程。如果不進行修改的話，IP核與我們的工程不配套，就無法正常使用。

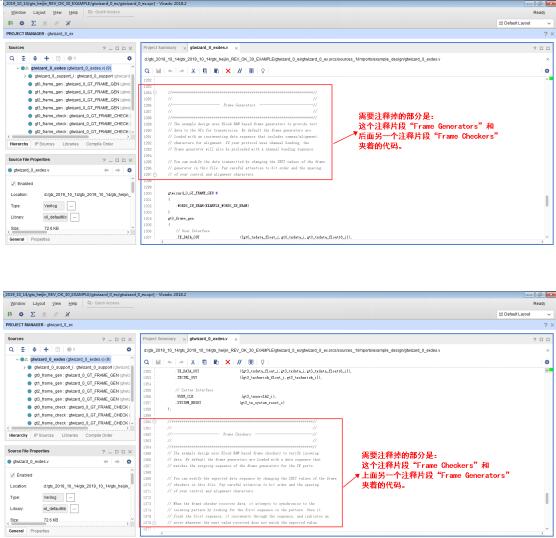

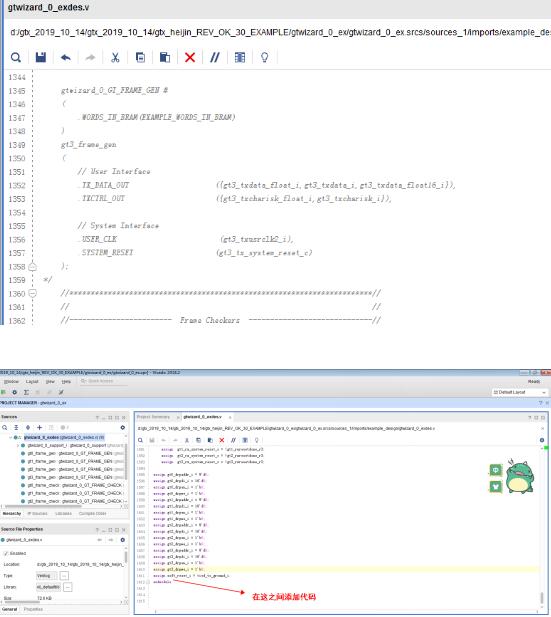

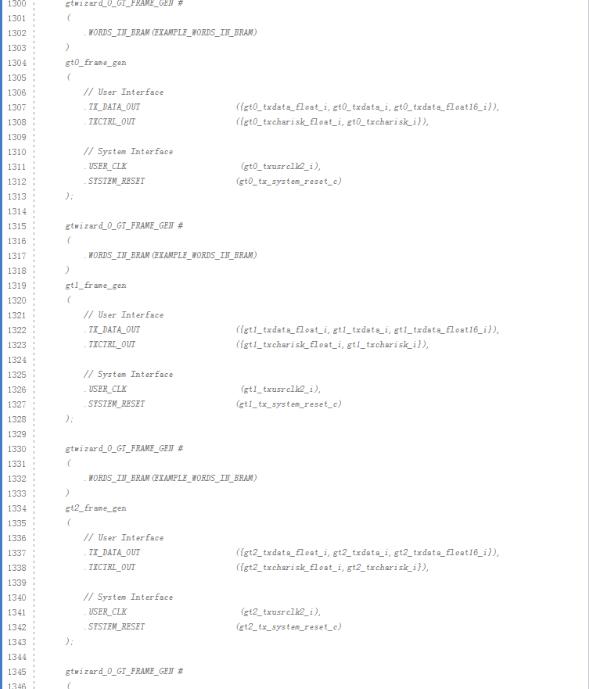

需要注釋掉的部分如下圖所示：

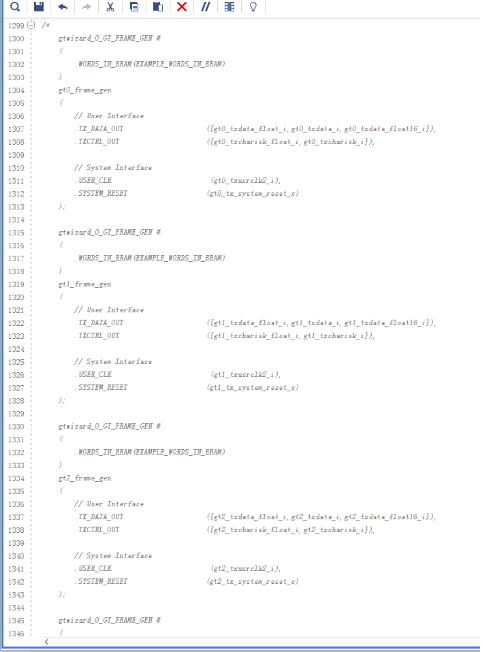

即：
將提供的IP核的用戶接口的代碼引出，并修改成本工程可以使用的用戶接口代碼，完成移植。

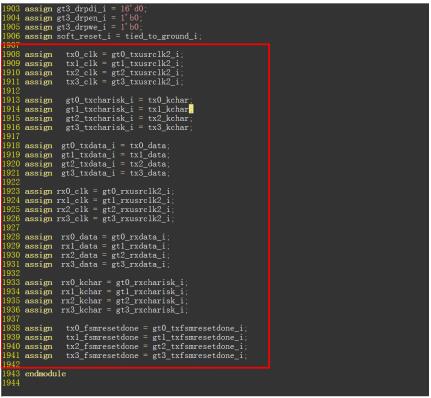

添加的代碼如下：
以上就是K7光纖工程IP核配置和移植的具體操作，如有不明白的地方可以加我的QQ：1479512800，共同討論，期待與大家一起探討進步!
二、例化Altera_C5的光纖的IP核
Altera的光纖的IP核同樣的是例化3.125Gbps的速率,也就是說板卡和板卡之間的通信速率是一樣的。
Altera的光纖的IP核是已經集成了高速的PLL在native_phy的，所以不需要外部的高速的PLL，Altera的光纖的IP核由兩個IP核組成，分別為phy_reset的IP核和native_phy核。
(一) Naive_phy的IP核的例化
(二) native_phy的IP核的設置，選擇協議和速率

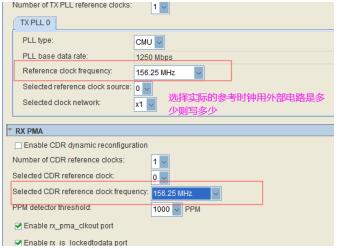

(三) 選擇實際的參考時鐘

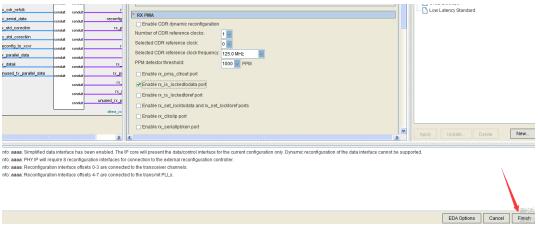

(四) 點擊finish完成即可
疑惑點：
有的同學有疑惑不是說速率是在3.125G嗎，那為什么我們選擇的IP核為2.5G的IP核？
其實數據鏈路上的傳輸?shù)乃俾适?/span>3.125Gbps的，由于8b/10b編碼之間的關系，則有3.125G * 0.8 = 2.5Gbps（數據真正有效的速率），也就是說我們選擇的2.5Gbps的IP核是實際上的速率IP核。

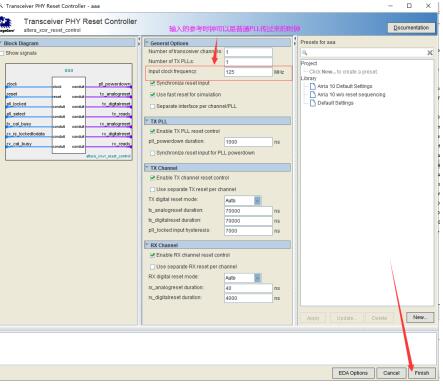

(五) 光纖的復位IP核設置，選擇如下圖的IP核
復位IP核的設置如下圖所示，參考時鐘的選擇可以是普通PLL傳遞過來的時鐘，然后點擊“Finish”完成即可。

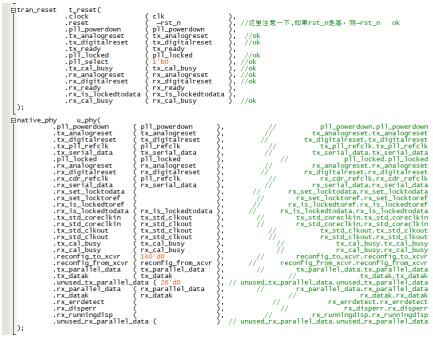

(六) 模塊頂層的例化
關鍵信號列表說明：
Tx_parallel_data: 發送的數據；
Tx_datak: 發送的K碼；
Rx_parallel_data: 接收的數據；
RX_datak: 接收的K碼；
另外，native_phy提供了對外發送和接收時鐘給用戶，分別是rx_std_coreclkin和tx_std_coreclkin,即用戶要發送數據的時候數據要以tx_std_coreclkin時鐘域?qū)R；
接收數據的時候是以rx_std_coreclkin對齊的。
以上就是基于Xilinx K7和C5之間的光纖通信設置，有不明白的朋友可以聯系明德?lián)P進行學習討論，當然大家也可以在留言中與我進行交流！
