一、背景
FIFO是FPGA項目中使用最多的IP核，一個項目使用幾個，甚至是幾十個FIFO都是很正常的。通常情況下，每個FIFO的參數，特別是位寬和深度，是不同的。
明德?lián)P(MDY)在2021年承擔了多個基于XILINX芯片的研發項目，包括VPX網絡透明傳輸項目(芯片為XC7K325T-2FBG900)、某高端測試儀項目(芯片為XCKU060-FFVA1156)、某網閘設備項目(芯片為XC7Z030-FBG676)等，另外，明德?lián)P自研了基于XC7K325T-2FBG900和基于XC7K410T-2FBG900芯片的核心板，在XILINX研發領域擁有豐富的經驗。
這些項目都必須用到FIFO。如果按照通常做法，每種位寬和深度的IP，都要打開FIFO IP核界面、命名(命名不好不好分辨需要的FIFO)、設置參數、生成并編譯IP核，工作量可以想象出來是非常多的。更重要的是隨之而來的管理問題，如何管理這幾十個不同FIFO，如何檢查FIFO的設置是否正確，都是一個不小的挑戰。
對于我們專門承接項目的團隊，絕不可忍受如此重復、枯燥、容易出錯的工作。經過精心研究，終于找到了一條實用的方法：使用XILINX的原語--xpm_fifo_async和xpm_fifo_sync。
XILINX原語xpm_fifo_async和xpm_fifo_sync在FPGA中，可以直接例化使用，并且可以參數化FIFO的位寬和深度的。即在設計時，不用生成FIFO IP，直接例化就可以使用了。
二、獲得參考代碼
打開VIVADO軟件，點擊上圖中的Language Templates，將會彈出Language Templates窗口，如下圖。
在Language Templates窗口中，依次點擊verilog、Xilinx Parameterized Macros(XPM)、XPM、XPM_FIFO，如上圖。可以看到有三種FIFO，分別是異步的XPM FIFO：xpm_fifo_async、AXI總線的FIFO：xpm_fifo_axis和同步的XMP FIFO：xpm_fifo_sync。
選擇xpm_fifo_async，右邊的Preview窗口，將出現xpm_fifo_async的注釋以及參考代碼。將此部分代碼拷出來，并將注釋刪除，剩下的是xpm_fifo_async的例化參考。
上圖是對xpm_fifo_async的參數例化部分。下面是需要重點關注并經常使用的參數。
? FIFO_WRITE_DEPTH：FIFO的寫深度，其實就是在這里設置FIFO的深度，注意該值通常是2的N次方，如8、16、32、64等數。
? PROG_EMPTY_THRESH：FIFO的快空的水線。當FIFO存儲的數據量小于該水線時，FIFO的快空信號將會變高。
? PROG_FULL_THRESH：FIFO的快滿的水線。當FIFO存儲的數據量大于該水線時，FIFO的快滿信號將會變高，表示有效。
? READ_DATA_WIDTH：讀數據的位寬。
? WRITE_DATA_WIDTH：將數據的位寬。
? RD_DATA_COUNT_WIDHT：讀側數據統計值的位寬。
? WR_DATA_COUNT_WIDTH：寫側數據統計值的位寬。

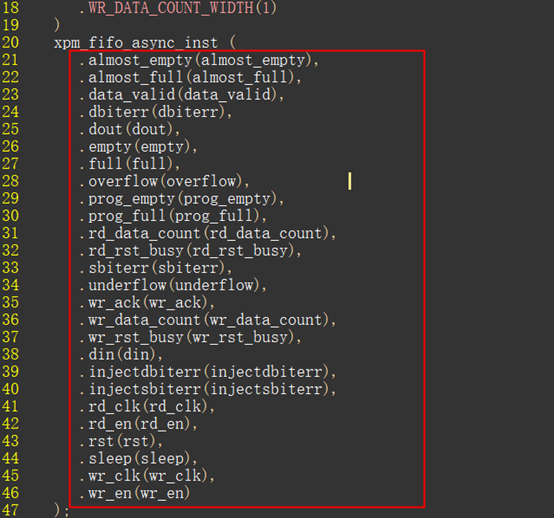

上圖是對xpm_fifo_async的接口信號部分。下面是需要重點關注并經常使用的信號。
? wr_clk：FIFO的寫時鐘
? rst：FIFO的復位信號，高電平有效。要注意的是，該信號是屬于寫時鐘域的。
? wr_en：FIFO的寫使能信號。
? din：FIFO的寫數據
? full：寫滿指示信號，當FIFO寫滿時，該信號變高。
? wr_data_count：FIFO存儲數據量指示信號，用來指示當前FIFO已經寫入但未讀出的數據個數。
? rd_clk：FIFO的讀時鐘。
? rd_en：FIFO的讀使能。
? dout：FIFO讀出的數據。
? empty：FIFO的空指示信號。當其為1表示FIFO處于空狀態，當其為0，表示FIFO內有數據。
三、定義自用的FIFO模塊
從第二步可以看出，xpm_fifo_async是可以參數化深度和位寬的。但xpm_fifo_async有很多參數和信號，并且其中有部分是不使用的。為了使用上的方便，可以自定義自用的FIFO模塊。
例如，明德?lián)P就定義了一個模塊mdyFifoAsy，該信號的接口信號如下圖。可以看出，名稱更加規范，并且定義常用的信號，如讀時鐘rd_clk，寫時鐘wrclk、寫使能wrreq等信號。

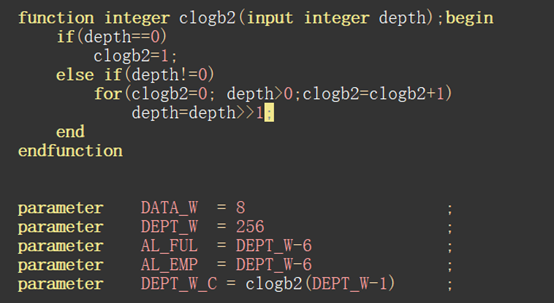

明德?lián)P還在模塊mdyFifoAsy定義了一些常用的參數，分別是FIFO深度參數：DEPT_W；FIFO位寬的參數：DATA_W，還有FIFO快滿參數AL_FUL和快空參數AL_EMP，如下圖。

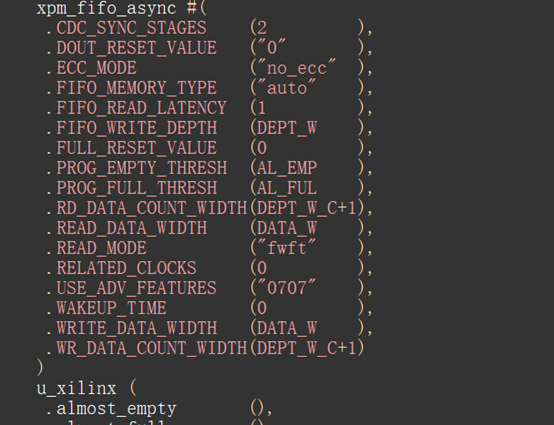

接下來，就是在mdyFifoAsy中例化并使用xpm_fifo_async了。如下圖，就是對xpm_fifo_async的參數例化。將DEPT_W傳給FIFO_WRITE_DEPTH，DATA_W傳給READ_DATA_WIDTH等。
下圖是對xpm_fifo_async的信號例化。將不用的信號留空，將dout連到q，din連到data，wr_en連到wrreq等。您可以根據自己情況來定制FIFO。
四、應用
定制完自己的FIFO后，就可以直接例化使用了。
上圖就是使用了一個位寬為8，深度為256的FIFO。
上圖就是使用了一個位寬為18，深度為1024的FIFO。
FIFO是FPGA、芯片設計中，最常用的IP核，在存儲控制、算法實現、接口設計中，都少不了FIFO，因此合理并正確使用FIFO的技術就非常有必要了，明德?lián)P錄制了FIFO的訓練視頻，掌握后技術能力將有大提升。
通過上面介紹可知，通過此種方式，再也不用生成FIFO IP核啦，整個工程大小基本上可以減少一大半。
上面舉的例子是xpm_fifo_async，同步FIFO：xpm_fifo_sync的使用方法是類似的。
