本文以一個案例的形式來介紹lattice DDR3 IP核的生成及調用過程，同時介紹各個接口信號的功能作用：
一、建立Lattice工程

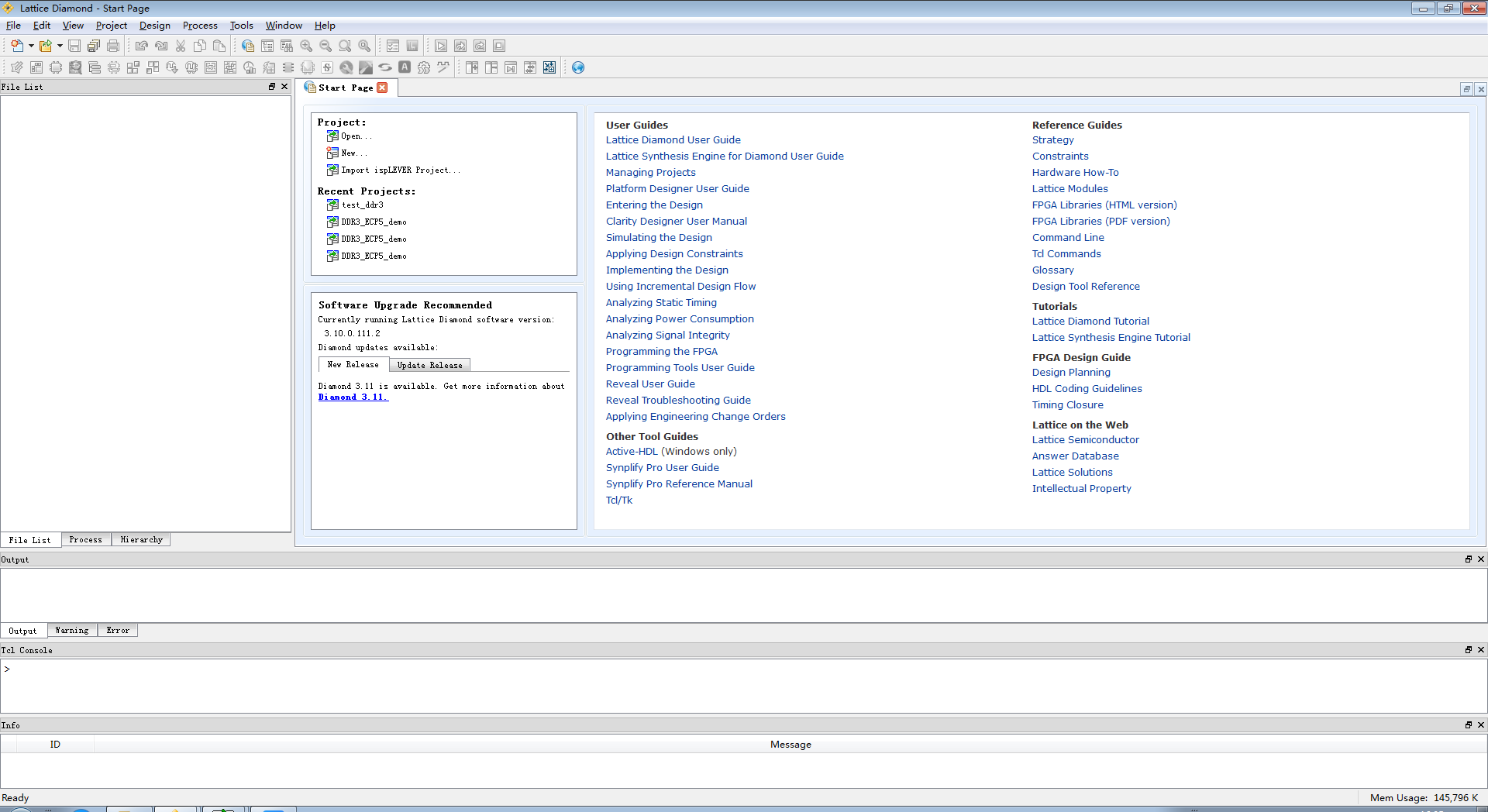

1、首先，新建一個工程“l(fā)attice_ddr3”：

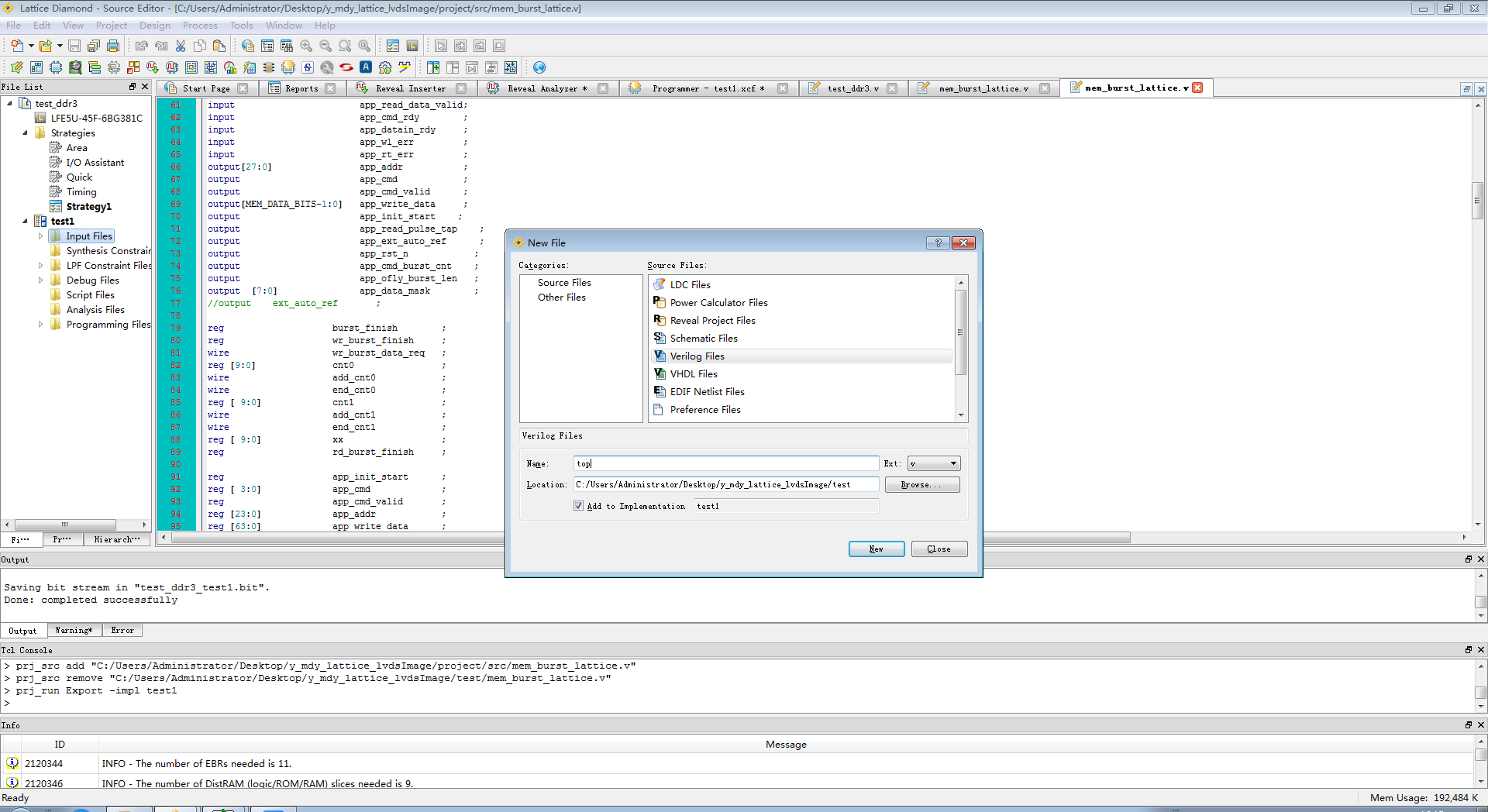

其中器件選擇的是ECP5U系列LFE5U-45F-CABGA381芯片，Lattice的工程后綴是.ldf文件。進入工程界面后，添加模塊文件:右鍵點擊Input Files --Add--New File--Verilog Files即可添加。

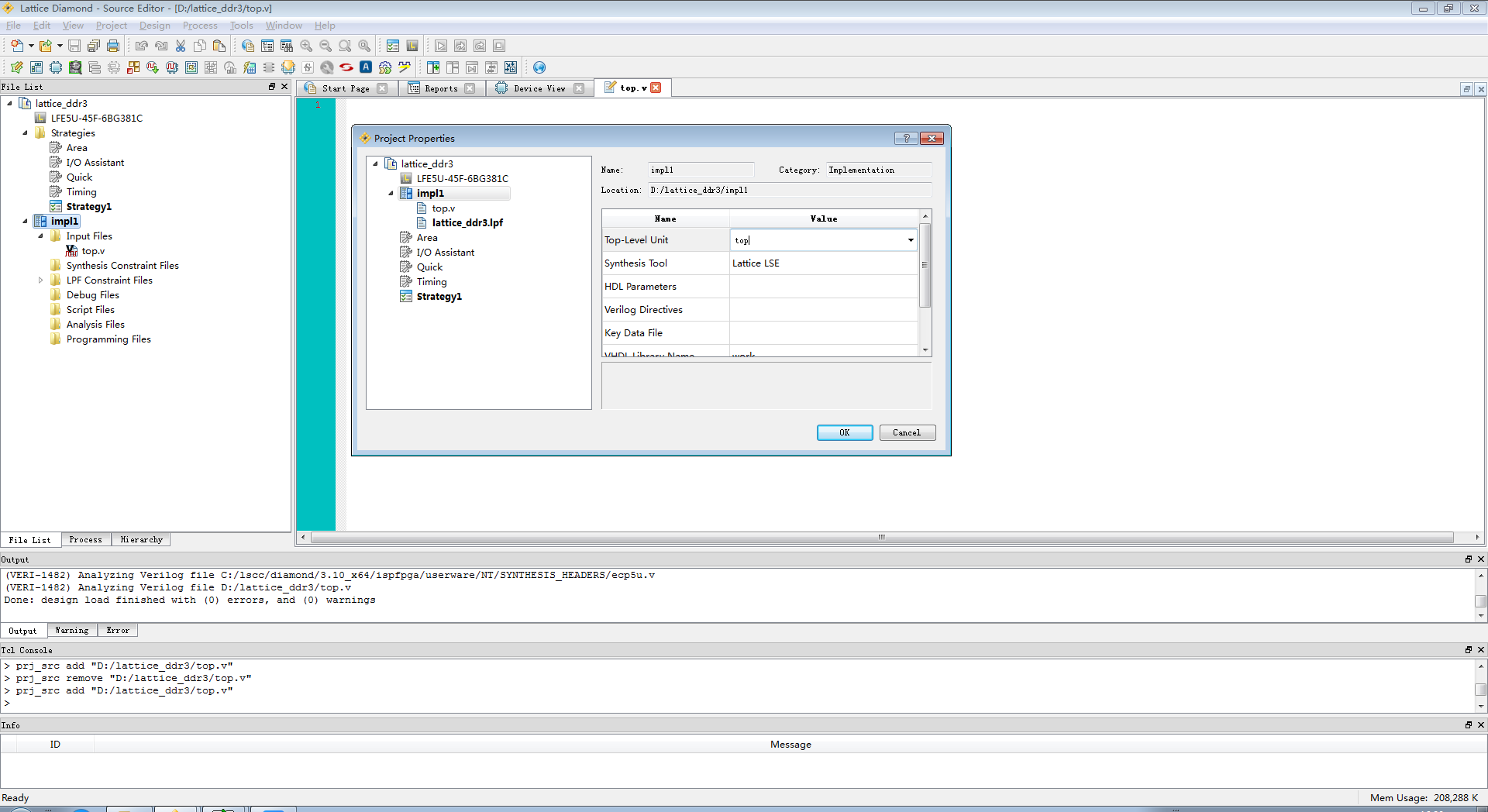

2、添加了工程文件后，需要設置一個頂層，右鍵點擊impl1，選擇Set Top-Level unit，在彈出的窗口中設置頂層文件的名稱，綜合軟件選擇系統自帶的Lattice LSE。
二、頂層文件設計

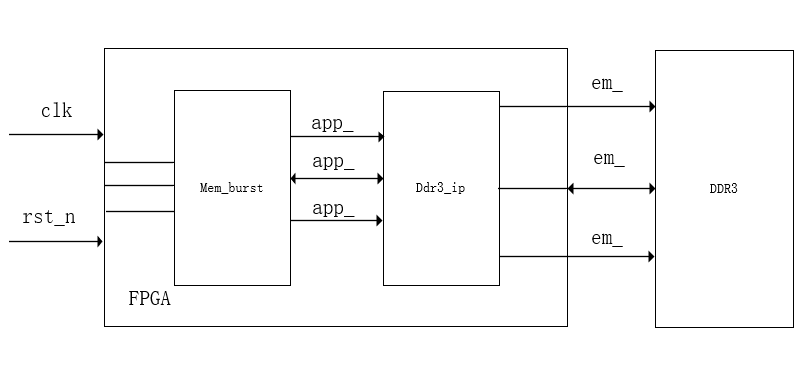

其中，IP核控制模塊Mem_burst中是雙端口的輸入輸出，輸入信號有頂層中產生的輸入和IP核返回的輸入信號；輸出有IP核輸出到Mem_burst的信號和控制模塊輸出到頂層的信號。
三、模塊信號功能介紹：
DDR3 IP核的調用主要有兩部分模塊，分別是控制模塊和IP核接口模塊，其對應的各信號列表如下：
1、控制模塊的信號功能列表如下所示：
2、DDR3 IP核的接口信號功能列表如下：
四、DDR3 IP核生成過程：
在例化DDR3的IP核之前，需要先生成DDR3的IP核，且DDR3的例化與其他IP核不同，具體的過程如下：

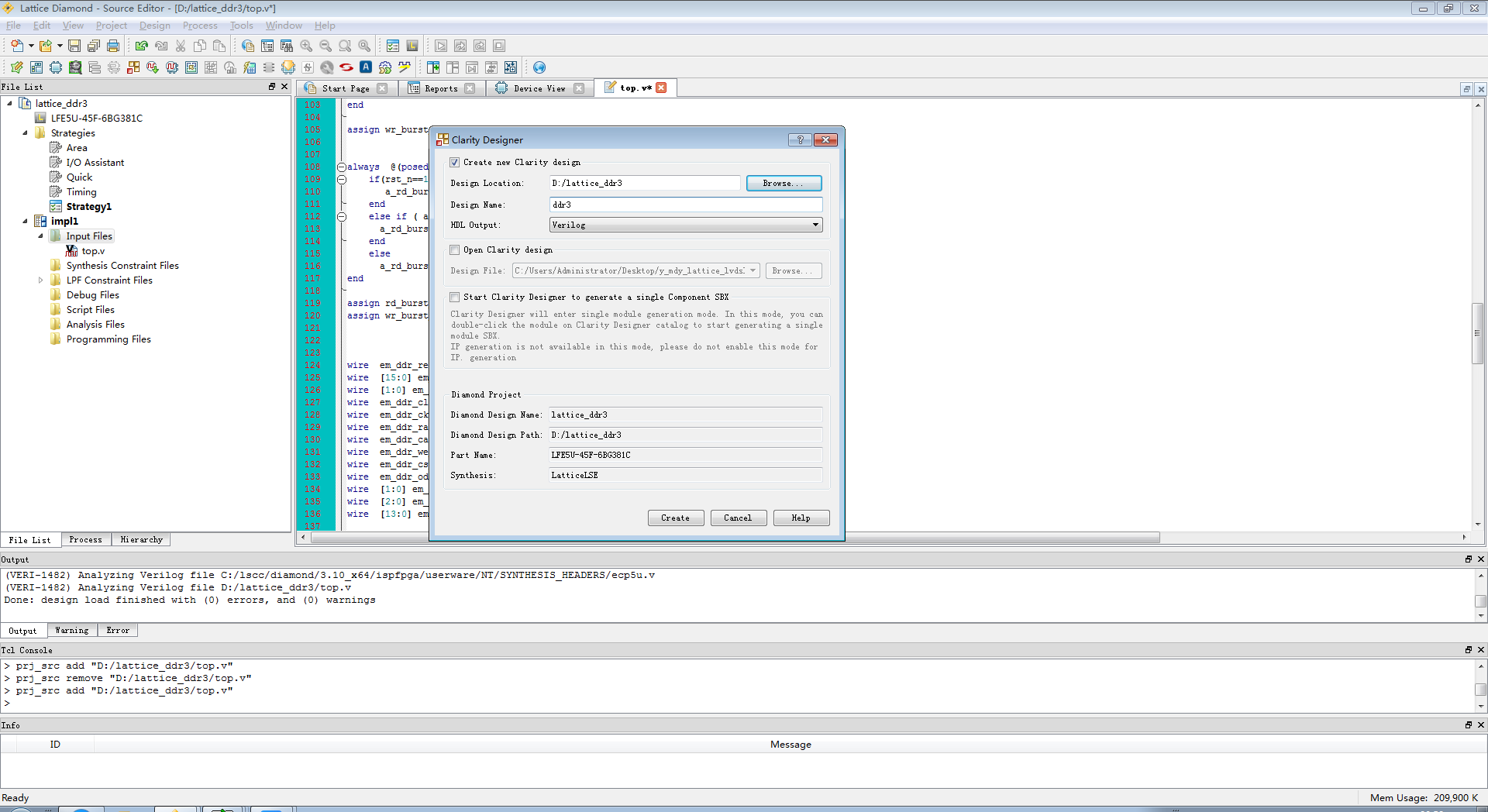

1、首先打開Clarity Designer創建一個IP文件：

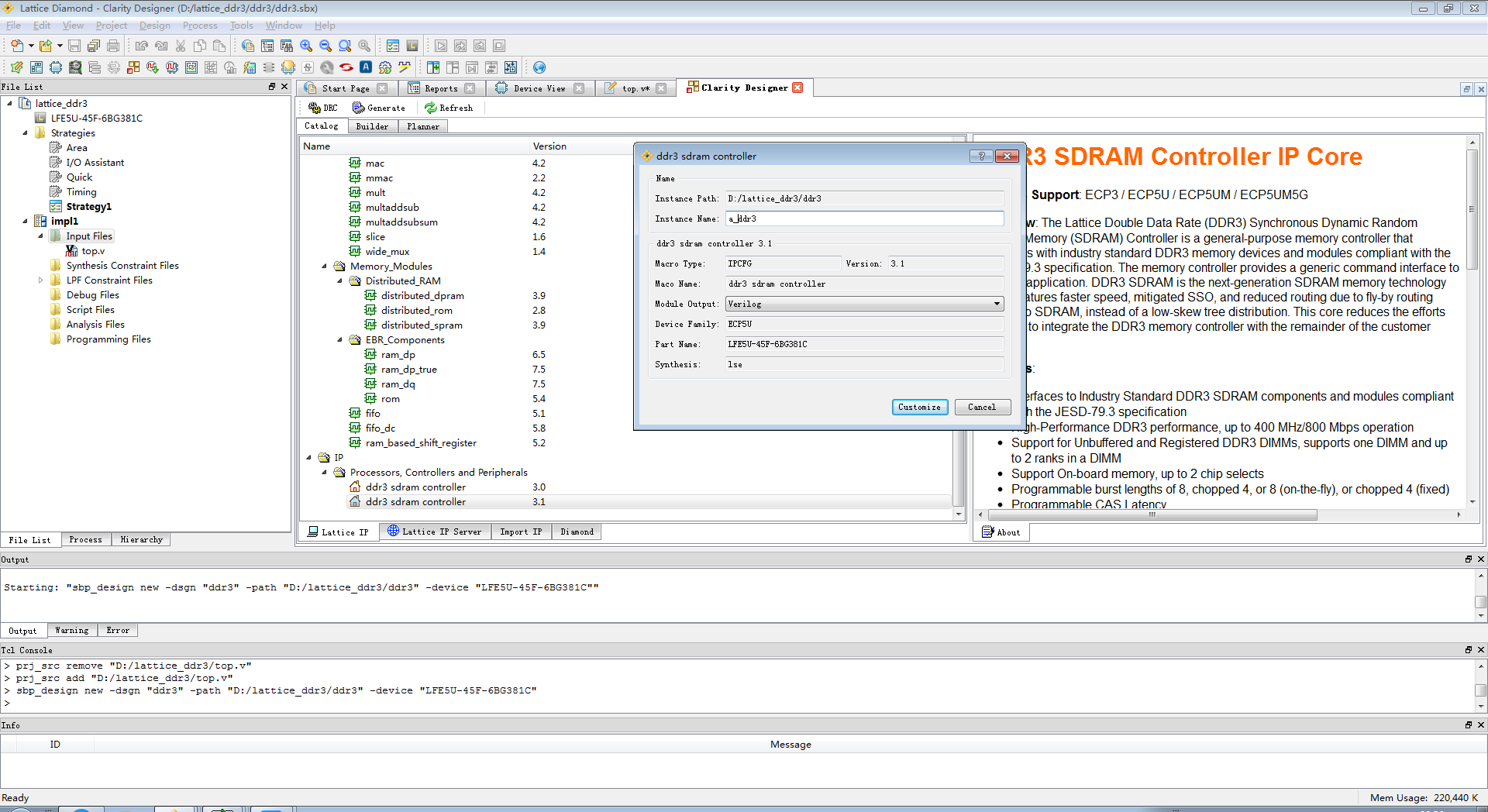

2、進入IP核生成界面后，需要在網上下載DDR3的IP核，在Lattice IP Sever中進行聯網下載DDR3的IP核并安裝，安裝完IP核后在Lattice IP中選擇ddr3 sdram controller 3.1，進行IP核參數設計：

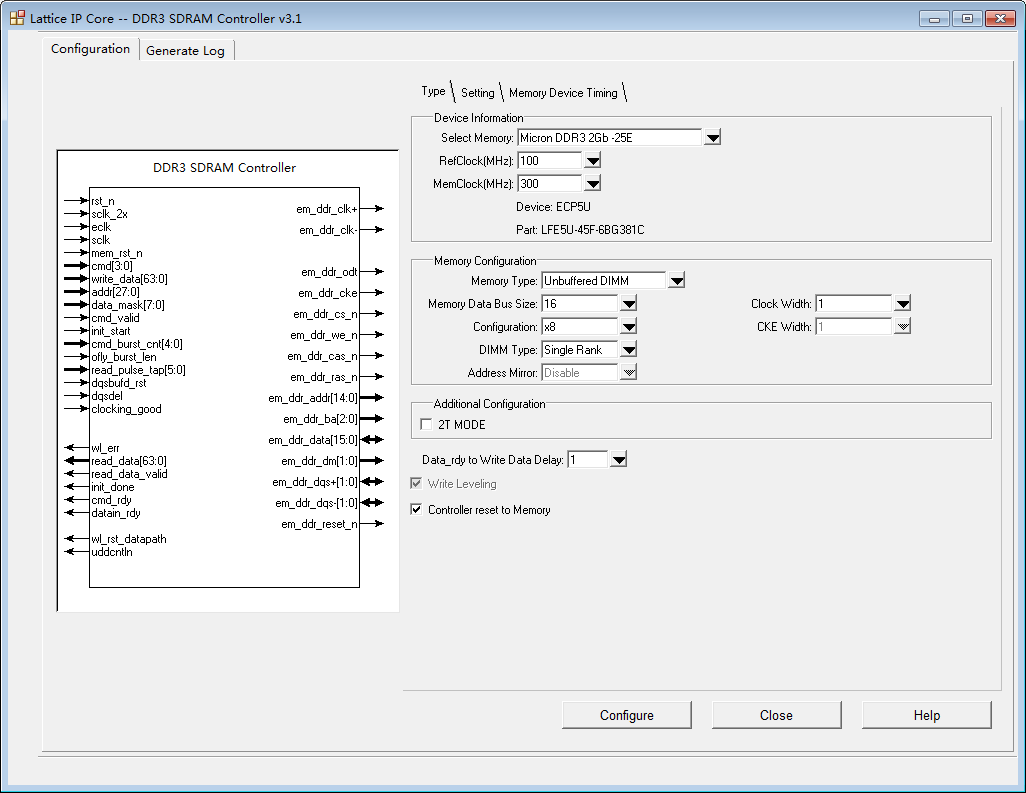

3、配置IP核參數，由于選取的器件是ECP5U系列FPGA，因此DDR3的頻率需設置為300M，否則生成的IP核是灰色的無法加入工程中去，內存數據總線大小選擇16，對應的輸入數據位寬是64位，配置選擇X8，對應的地址位寬是28位。

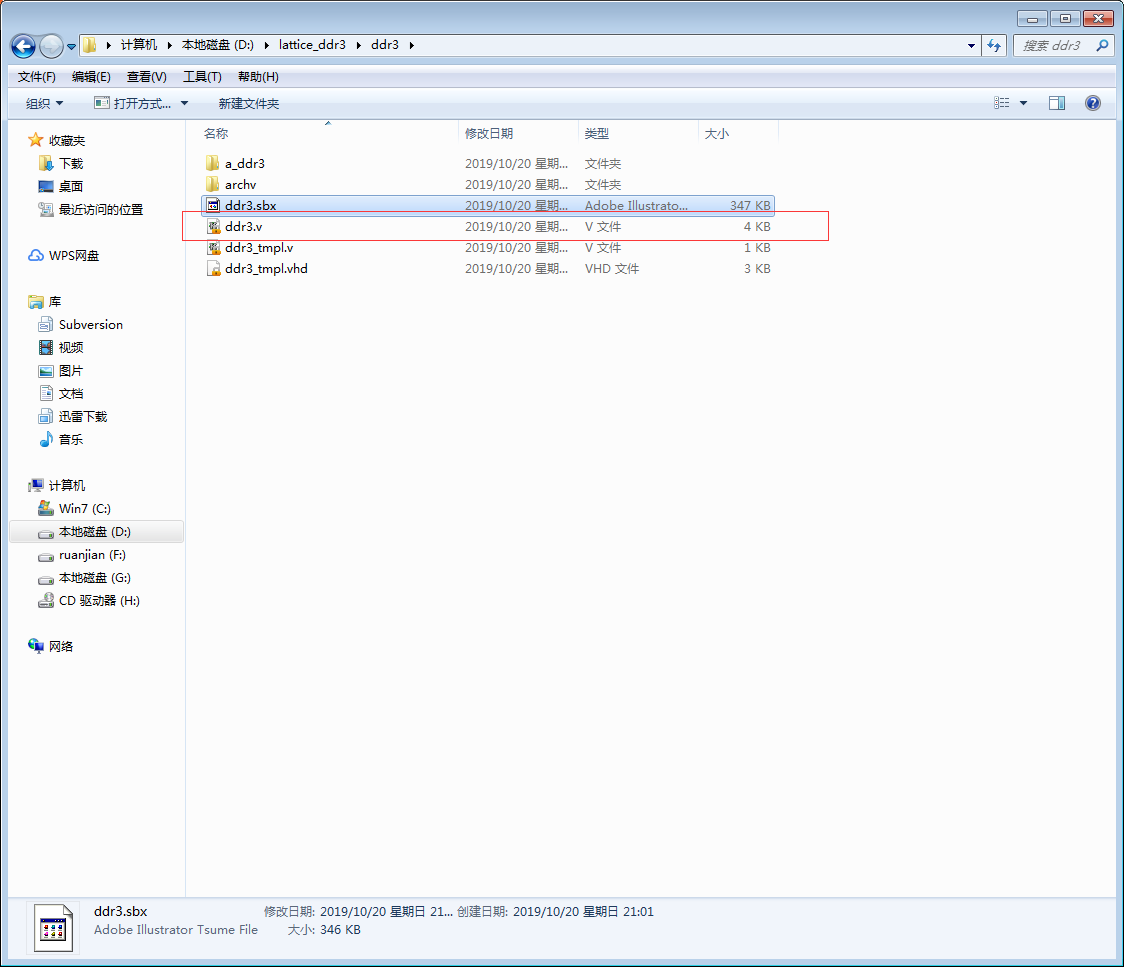

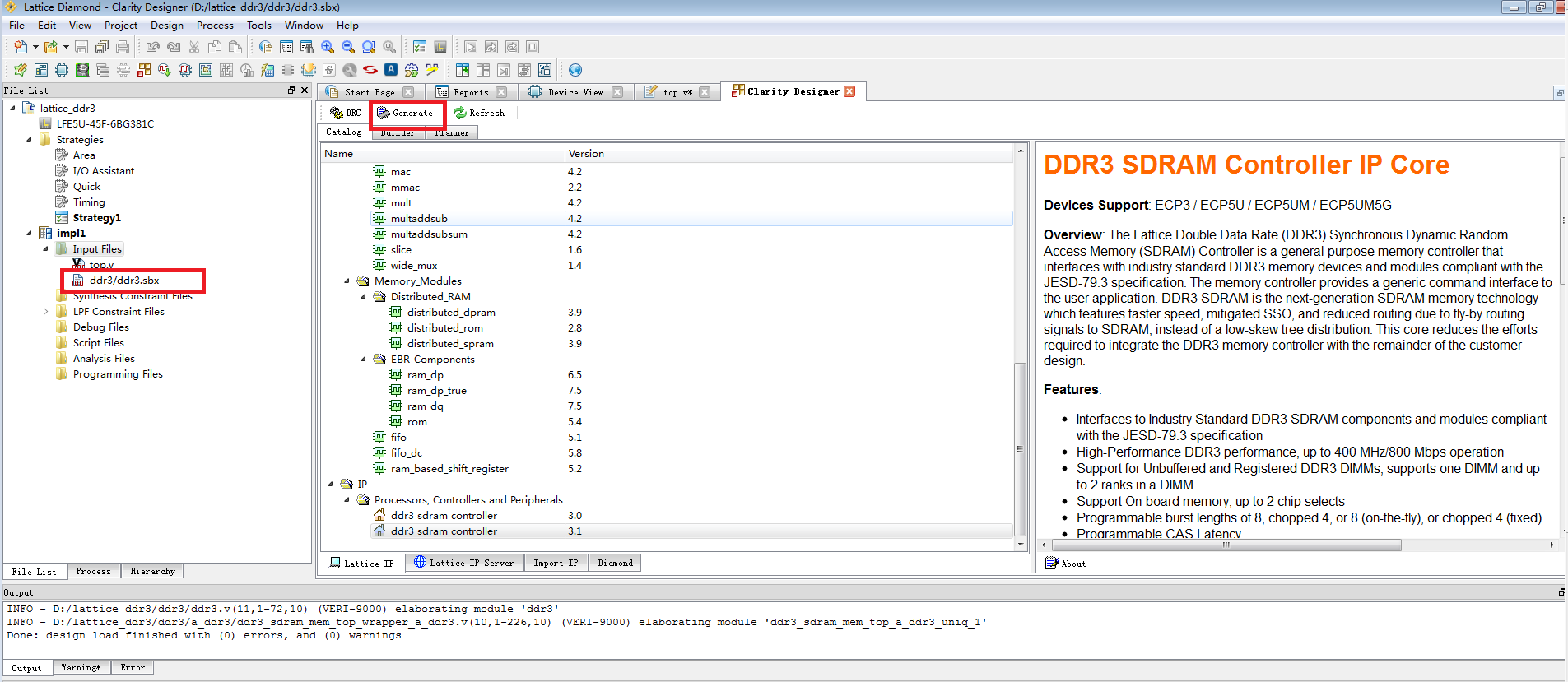

4、IP核生成完成后，點擊系統IP核界面上Generate，會在工程的文件列表中加入一個.sbx文件，此文件就是需要例化的DDR3 IP核實體文件，同時在對應的文件夾下面會出現一個對應名稱的.V文件，將這個.V文件中的信號例化進頂層中即可。
5、需要例化的.V文件：
五、例化IP核
將上圖中的.V文件例化進頂層文件中，定義好信號類型，將對應的信號相連接。至此，DDR3的IP核添加成功。
