問題一：RTL8211在RGMII模式下跑千兆失敗的問題

1、 連接網線后與PC自協商到100M。

原因：RTL8211EG芯片內部自帶DCDC BUCK降壓電路，需要外置電感電容才能輸出穩定的1.05V電壓提供給芯片的內核工作。對于電感和電容，要選擇手冊推薦的型號，如圖1.1所示。V2板由于使用了疊層電感，電感的最大電流不足以承載DCDC的輸出，最終導致1.05V電壓輸出紋波超過100mV，芯片工作不正常。V3板將電感更換為線藝的功率電感，2.2uH。但是輸出電容忘記按照手冊配置，保留了原設計。因此輸出電容不夠，只有4個0.1uF。最后導致輸出紋波也是超過了100mV，而100mV正是RTL8211所能容忍的最大紋波。手冊第49頁由詳細說明，如圖1.2所示。因此將靠近靠近L3電感附近的電容C38更換為4.7uF，紋波立即下降至10mV以內。

圖1.2 RTL8211手冊對紋波的描述

解決方法：將靠近L2電感附近的電容C23更換為4.7uF。修改后部分電路如圖所示。

2、1.05V輸出滿足要求的情況下仍無法協商至1G。

原因：RTL8211對上下拉電阻的阻值要求很高。此問題是由于控制NWay Configuration的上拉電阻R36和R42太大，導致無法正常上拉。根據手冊說法，AN[1:0]均為1，可配置為自協商模式，能夠自動協商至最高速。雖然手冊沒有明確說明上拉電阻的阻值大小，但是經過實驗發現，10kΩ無法滿足正常上拉，需要4.7kΩ才可以正確上拉。

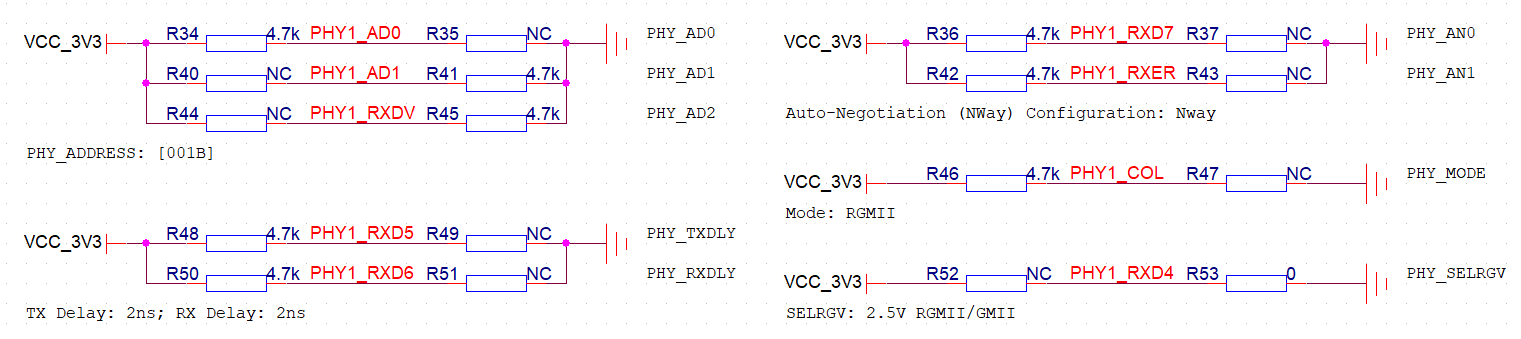

解決方法：將R36和R42改為4.7kΩ。修改后電路如圖所示。
