先簡單閑聊幾句~
我是21年畢業的，剛開始是從事服務器硬件開發的工作，在工作中偶然接觸到FPGA的應用，才慢慢了解這個領域，自己還挺感興趣的，于是私下自學FPGA，今年也算是我正式踏入FPGA行業的起點。
最開始學習FPGA的時候我買過潘老師的《手把手教你學FPGA設計》，對于FPGA新人的我有了很多啟發，其中的計數器、狀態機、FIFO、模塊劃分方法在工程中都非常實用，這本書我時常翻閱，溫故知新。后面了解到明德?lián)P教育，也看過潘老師幾次抖音直播，受益匪淺。
我是從明德?lián)P教育小易老師的朋友圈知道的本次K7核心板試用活動，還免費試用！之前我也買過其他的開發板，但是板子資源都比較少，而像這種資源豐富的開發板價格又比較貴，遲遲沒有下手。所以看到這次的免費試用活動我立馬就申請了。在小易老師的幫助下我很快就收到了K7開發板，也非常感謝明德?lián)P教育給我這次試用的機會。
我拿到開發板已經一周時間，就趁著周末好好玩一玩這款開發板。言歸正傳，下面開始說說我第一周的使用體驗！
第一步，當然是標準開箱流程：拆箱 ，插電開機，連接vivado！
1）拆箱：包裝盒做的挺好看，清單物品全部靜電袋包裝，保證了器件安全。剛開始我以為只有核心板，沒想到將核心板+底板都一起發來了，還配備了開發所用到電源，線纜，非常周到，點贊！
仔細觀察了一下核心板+底板的做工，很漂亮，而且這種核心+底板結構既保證了核心板的通用性，也保證了底板的可擴展型，應該屬于開發板的最優解吧。
但對于PCB的工藝呢我個人更傾向黑色沉金設計，會顯得更高級，當然這個純屬于個人感受哈。
2) 插電
插上電源線，打開開關，板子上電，看到FPGA芯片下方的 init_done亮起，說明FPGA初始化成功，電源工作正常。
3) 連接vivado
打開vivado，連接開發板，下圖中軟件已經正確識別到xc7K325T器件，自此開箱過程結束。不過我有個小小的建議，可以刷一個自檢程序放到flash中，這樣在拿到開發板時先驗證一遍板子上的硬件資源是否都正常，可以放到用戶手冊中去。
第二步，下載軟硬件資料，熟悉開發板資源。本次試用給到我的資料如下，主要是硬件資源的介紹，我花了半天時間都看了一遍，對核心板+底板有了比較清晰的了解。

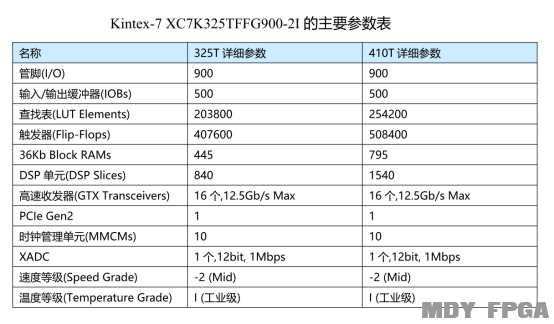

文檔介紹的比較詳細，我這里就不一一列舉了，當然對于核心板最重要的就是板載架構以及FPGA的資源啦，如下圖所示。
第三步，開始上手實踐。
1、就從最簡單的點燈開始吧。
新建工程 ->編寫verilog，直接assign輸出 ->編譯綜合 ->鎖定PIN腳，設置IO電平 ->生成bitstream ->下載到FPGA，觀察LED點亮，完成。
2、然后加上時序邏輯，做一個呼吸燈。
思路：2個計數器+占空比增減flag：一個周期計數器，一個占空比計數器；周期計數器計滿，占空比計數器根據flag 遞增/遞減，通過周期計數器和占空比計數器大小比較，輸出，從而實現LED由暗到亮，再由亮到暗的呼吸效果。
3、然后加上狀態機，做一個呼吸流水燈。
思路：一個LED完整呼吸周期作為一個狀態，一個LED完成一次呼吸就跳下一個LED呼吸，以此反復。因此4個LED需要4個狀態，一個LED的呼吸周期就是 周期計數器 x 空比計數器。
最終效果見圖片：
以上就是第一次的使用體驗了，內容比較簡單，之前自己使用的都是intel平臺，xilinx用得少，環境搗鼓半天，主要是自己太菜了，還得多學習！下期計劃把基本的低速協議自己動手寫一遍，上板測試，溫故知新，會繼續分享使用體驗。
