【問題1.1】 在TCL開發中，生成BIT流階段出現錯誤，提示“Unspecified I/O Standard” 的錯誤，如下

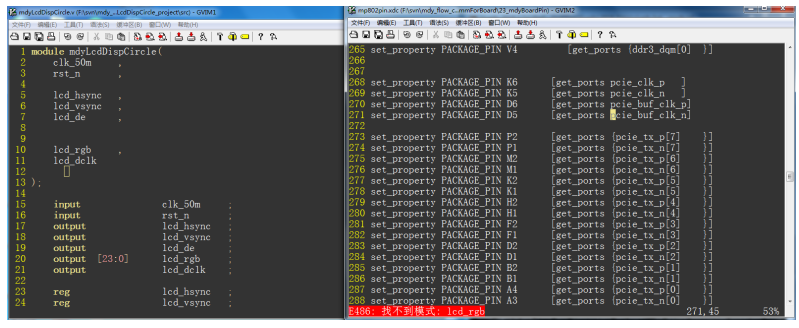

答：1. 如果是使用MDY開發板，則其管腳文件必引用以下目錄的：F:svnmdy_flow_common_mdyCommForBoard_mdyBoardPin。不能是自己配置的。 2. 注意工程頂層文件的接口名，必須與管腳文件里的名稱相同，如果不同，要改頂層文件的接口信號名！！ 例如下面案例中，左邊的頂層文件定義了接口lcd_rgb， 但右邊的管腳文件里沒有定義信號，而是定義了lcd_dat。因此，要將左邊的信號lcd_rgb改為lcd_dat。

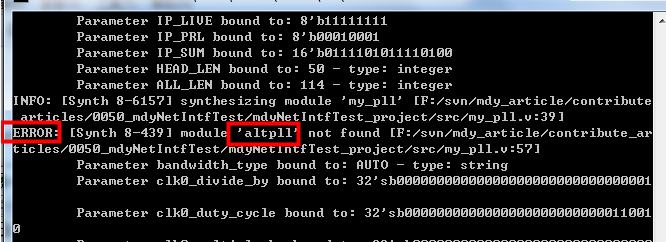

【問題1.2】在TCL開發中，提示找不到模塊，該模塊名為：altpll等，如下圖

答：上面是提示模塊“altpll”找不到。 思路：

1. 如果是您用代碼寫的模塊，就是表示文件列表中缺少這個模塊，請把這個模塊添加進文件列表，或者文件列表中的定義搞錯了（不要是BOTH_FILE類型，這個是仿真用的）。

2. 該模塊是一個設計庫文件或者是ALTERA設計譯，那么檢查一下TCL中的宏定義，要定義成VIVADO，即 `define VIVADO 1。

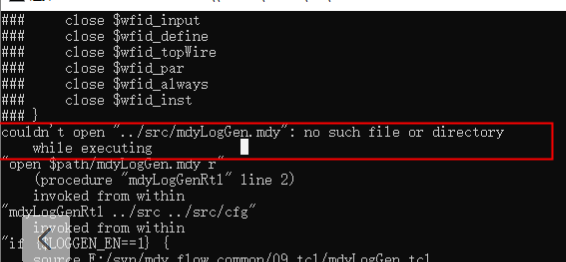

【問題1.3】運行TCL腳本時，提示：couldn't open "../src/mdyLogGen.mdy":no such file or directory。

答：mdyLogGen是用來產生“串口調試信息”的一個文件，當您不需要使用或不清楚是什么時，在TCL或DO文件里最上面添加一句：set LOGGEN_EN 0

       這樣就關閉了該功能，就不會報錯了。

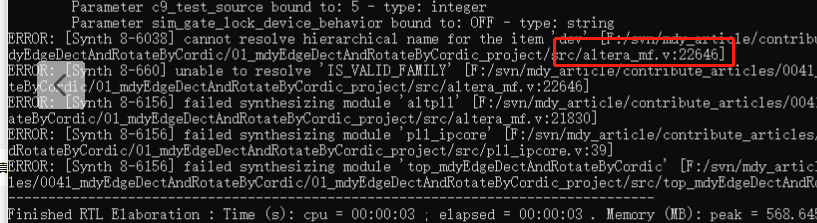

【問題1.4】 提示編譯“altera_mf.v”文件有錯誤。

答：該問題與【問題2.3】一樣，可解決相同解決方法。

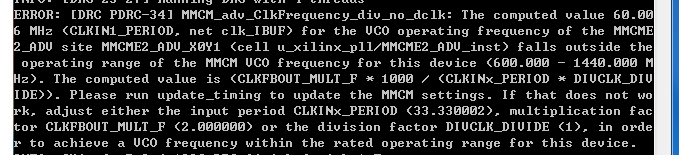

【問題1.5】VIVADO報錯：ERROR: [DRC PDRC-34] MMCM_adv_ClkFrequency_div_no_dclk: The computed value 60.006 MHz (CLKIN1_PERIOD, net clk_IBUF) for the VCO operating frequency of the MMCME2_ADV site MMCME2_ADV_X0Y1 (cell u_xilinx_pll/MMCME2_ADV_inst) falls outside the operating range of the MMCM VCO frequency for this device (600.000 - 1440.000 MHz). The computed value is (CLKFBOUT_MULT_F * 1000 / (CLKINx_PERIOD * DIVCLK_DIVIDE)). Please run update_timing to update the MMCM settings. If that does not work, adjust either the input period CLKINx_PERIOD (33.330002), multiplication factor CLKFBOUT_MULT_F (2.000000) or the division factor DIVCLK_DIVIDE (1), in order to achieve a VCO frequency within the rated operating range for this device.

答：在使用mdyPLLXilinx的時候，不符合要求。

      首先理解一下PLL的輸出時鐘是如何計算的，其計算公式通常為：輸出時鐘 = 輸入時鐘*M/D。例如輸入時鐘為50M，M為15，D為3，則輸出時鐘為250M。

      注意一下以上規范，1. M和D為整數，不超過64，不能為0。2. 輸入時鐘*M必須在一定范圍，上面的提示就是要求在600~1440M之間。

      也就是說，如果輸入時鐘為50M，那么M必須大于等于12，小于28.8。

二、QUARTUS TCL問題

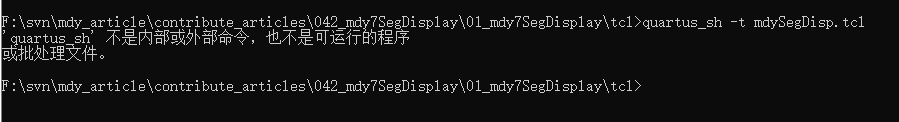

【問題2.1】提示：quartus_sh 不是內部或者外部命令，也不是可運行的程序

答：需要設置電腦的環境變量，將quartus軟件中bin目錄，添加到系統的環境變量PATH中。添加后，重新再打開cmd窗口。

【問題2.2】運行TCL腳本時，提示：couldn't open "../src/mdyLogGen.mdy":no such file or directory。

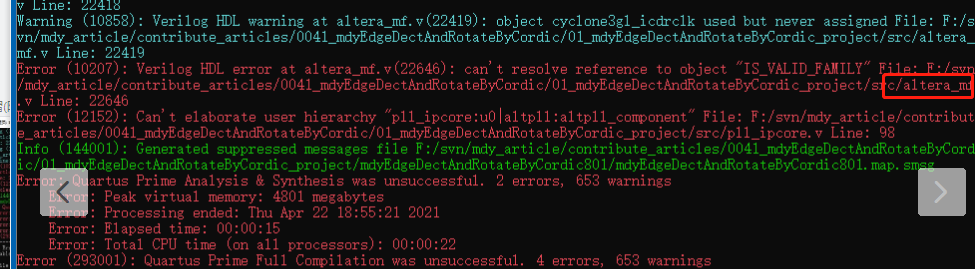

【問題2.3】 錯誤提示：can't resolve reference to object "IS_VALID_FAMILY" file: altera_mf.v

答：注意一下，altera_mf.v文件是仿真庫來的，是仿真才用到的。所以在文件列表里，該文件的類型要為BOTH_FILE

三、MODELSIM DO問題

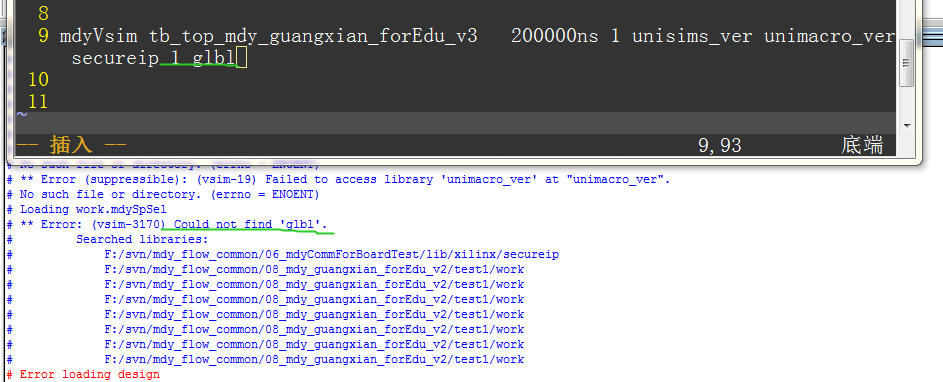

【問題3.1】在跑VIVADO的仿真時，提示“could not find 'glbl'”

答：glbl這個是VIVADO特有的一個模塊，需要在VIVADO庫中調用。如果說找不到此模塊，說明VIVADO的庫調用不正確。

      所以看上圖中，前面的錯誤，F(xiàn)aile to access library，說明引用庫不成功。

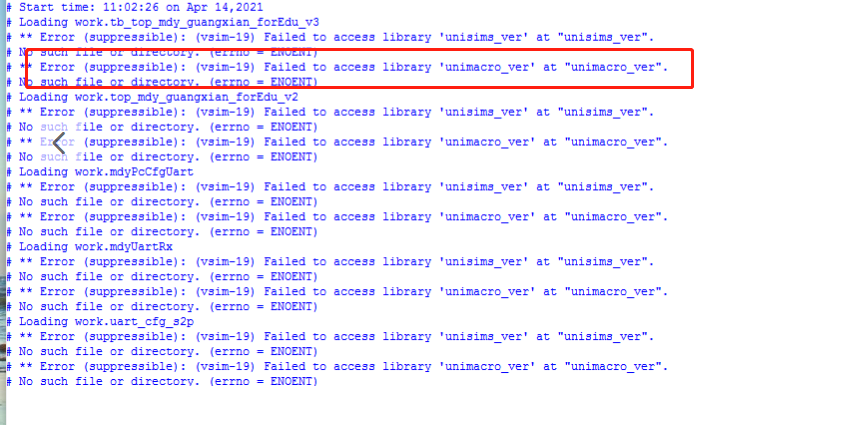

【問題3.2】MODELSIM仿真出錯，提示如：Faile to access library ‘unimacro_ver’ at "unimacro_ver" 等錯誤。

答：這是仿真使用到的庫未添加成功的意思。我們仿真的時候，需要添加FPGA的一些仿真庫，這個仿真庫包括了一些仿真模塊的信息。

VIVADO仿真庫的添加方法，可以看：F:/svn/mdy_flow_common/06_mdyCommForBoardTest/lib/xilinx/修改modelsim.ini文件.txt

ALTERA仿真庫的添加方法，直接將F:/svn/mdy_flow_common/06_mdyCommForBoardTest/lib/altera/altera_mf.v文件加到文件列表中。

LATTICE仿真庫的添加方法，可以看：F:/svnmdy_flow_common/06_mdyCommForBoardTest/lib/lattice/修改modelsim.ini文件.txt

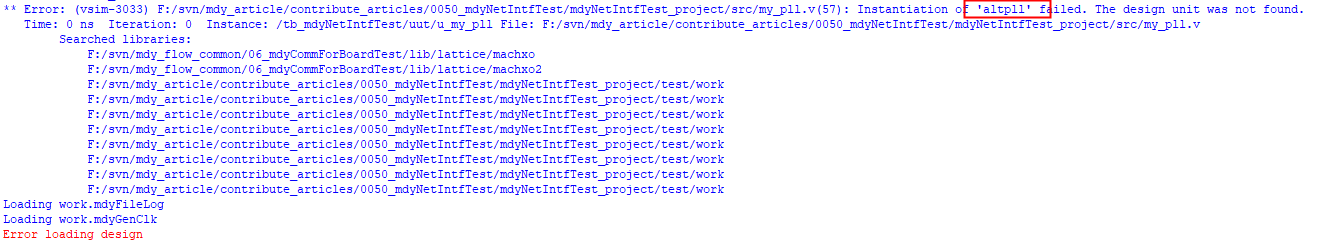

【問題3.3】仿真QUARTUS，提示：Instantiation of "altpll" failed. the design unit was not found.

答：上面是提示，模塊“altpll”(或其他名字)找不到。請根據以下思路來找。

1. 前提條件：該模塊不是自己寫的；ALTERA模式。解決方法：就很有可能是庫文件缺失，這個時候要添加庫文件。ALTERA的庫文件添加方式：直接將F:/svn/mdy_flow_common/06_mdyCommForBoardTest/lib/altera/altera_mf.v文件加到文件列表中。如果仍然無效，請看下一步。

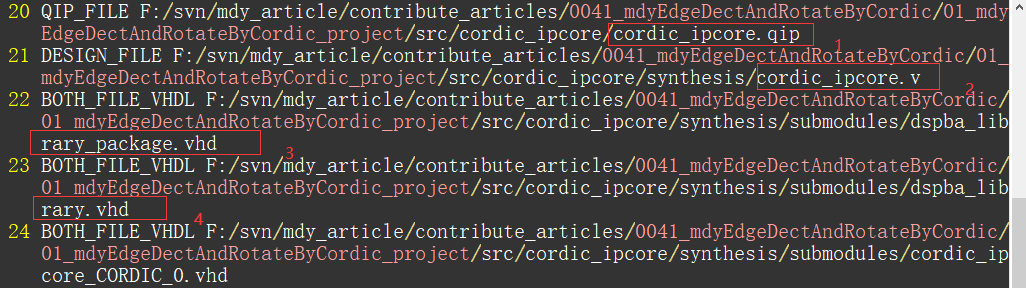

2. 前提條件：是自己生成的IP核的子模塊，并生成的IP核目錄，能搜索到相同名字的模塊。解決方法：將生成的子模塊添加到工程，或者f文件列表（注意，不僅要添加qip文件，還要添加提示的模塊文件），如下圖。

上圖中的文件列表，1是qip文件，是QUARTUS要用到的；2~4是IP核生成的文件，均要添加進來。

注意，2~4是VHDL文件，即IP核生成了VHDL格式的文件，那么在前面的文件類型中，應該為：BOTH_FILE_VHDL。

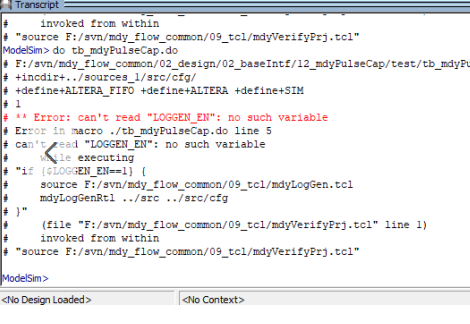

【問題3.4】 Error: can't read "LOGGEN_EN": no such variable

答：該問題，類似于本貼的問題1.3，請看那個問題答案。

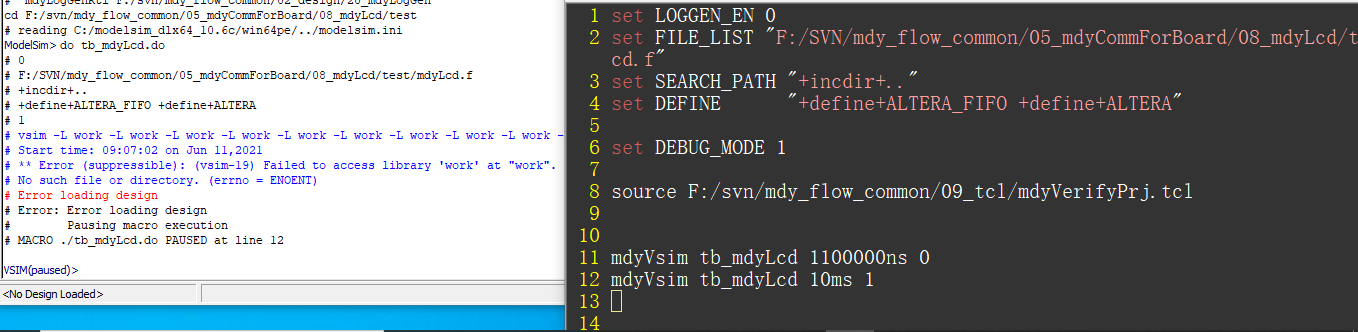

【問題3.5】出現如下錯誤提示“Faile to access library 'work' to 'work”，如下圖。

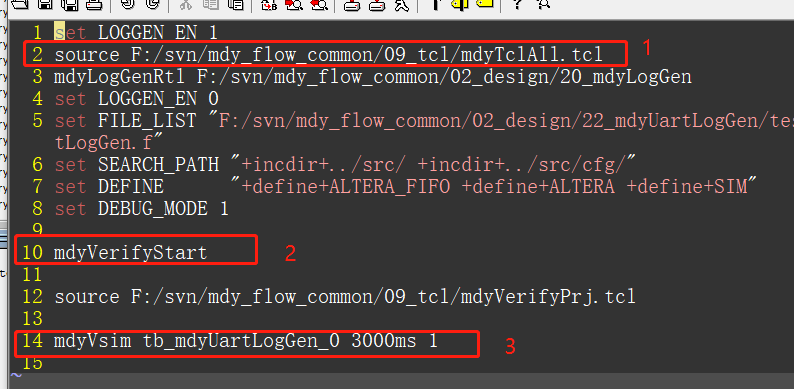

答：注意問題中，是提示“work”庫找不到，而不是其他的仿真庫。 解決方法，在DO文件中，添加命令“mdyVerifyStart”，下圖所示。在下面中“1”的位置之后，“3”位置之前添加。

四、LATTICE TCL問題

五、安路FPGA TCL問題
