本文為明德?lián)P原創文章，轉載請注明出處！ 作者：云哥哥
開發環境：windows開發平臺：QT5.11.3
1、PCIE上位機測試過程
FPGA將數據傳到芯片中，通過pcie再將芯片算完的數傳給上位機。目標：
1.實現上位機的速度測試，經測試pcie的傳輸速度達到2.2GB/s以上
2.上位機收到pcie的數據后保存在D盤的根目錄下，pcie實現測速的原理：首先,打開上位機后先檢測pcie設備是否已經準備好，調用的函數為
若pcie init()<0,則檢測不到pcie設備。檢測完準備好后，開啟一個線程檢測接收的數據；開啟線程的函數如下：
線程不斷讀取的函數如下：
其中，c2h_transfer_size:每次讀取的長度為8MB
H2c_align_mem_tmp:讀取到的數據保存在這塊內存中檢驗上位機收到的數據是否正確。由于要檢測數據所以可以暫時把數據保存在文件中，保存的文件的函數如下：
File_test。Close()://關閉文件，刷新數據當用戶想保存文件的時候調用以上代碼即可
2、 分析文件
保存的文件是以Bin格式保存的，可以使用Hex Editor ,打開文件如下：
當用戶相分析數據的時候可以使用Matable或者qt程序自行寫軟件分析這里，我們明德?lián)P的pcie自定義了一個數據包，包的格式是以16個字節為一個數據，data[16]={0X55,0XAA,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,,0X00,0X00,0X40,0X02,0X00,0X01}

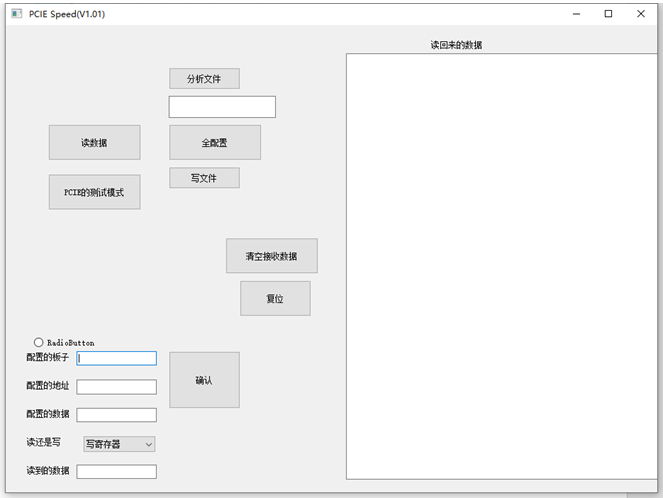

其中0X55,0XAA是包頭，,0X40,0X02是包序列，0X00,0X01包數據當包數據0X00,0X01遞增到0X00,0X0F后，然后歸為0X00,0X00，包序列也遞增，如0X40,0X00遞增到0X40,0X01.然后用qt測試，打開如下界面：
然后點擊“讀數據”，數據保存在D盤,然后打開如下圖片中pcie_fun.c文件，該文件是pcie驅動文件
里面是設備輸出上位機往fpga發送數據的函數
上位機接收fpga的數據的函數
以上為pcie 上位機的介紹，感興趣的同學可以加Q:1465617980 云哥哥 了解更多的學習信息。
