1.1 SDRAM簡介

SDRAM即同步動態隨機存儲器，英文為Synchronous Dynamic Random Access Memory；具有容量大、讀寫速度快、價格相對便宜等優點，但同時控制邏輯比較復雜。

1.1.1 SDRAM示意圖

其管腳圖如下所示：

1.1.2 信號說明

信號名	信號說明
clk	SDRAM工作時鐘
cke	時鐘使能信號
cs_n	用于屏蔽和使能所有輸入端口，但不包括CLK，CKE和DQM，低電平有效
cas_n	列地址選通
ras_na	行地址選通
we_n	寫使能，該信號為低時，使能寫操作和預充電
ba	bank地址
a	地址總線
dqm	數據掩碼
dq	數據總線

1.1.3 SDRAM中心對齊原則

SDRAM的命令與時鐘上升沿是中心對齊的，本設計采用鎖相環生成SDRAM工作時鐘，SDRAM與初始化模塊工作時鐘相差180°。這樣FPGA產生的信號到SDRAM正好中心對齊，如下圖所示：

null

1.1.4 SDRAM初始化時序

null

SDRAM初始化時序如上圖所示，sdr_cmd命令由sdr_cs_n, sdr_ras_n, sdr_cas_n, sdr_we_n組合而成；復位后要延時最少100us后才能工作；當A10為高時可以對所有bank進行操作；當?shù)竭_(dá)Tp+3時需要將init_done拉高。

null

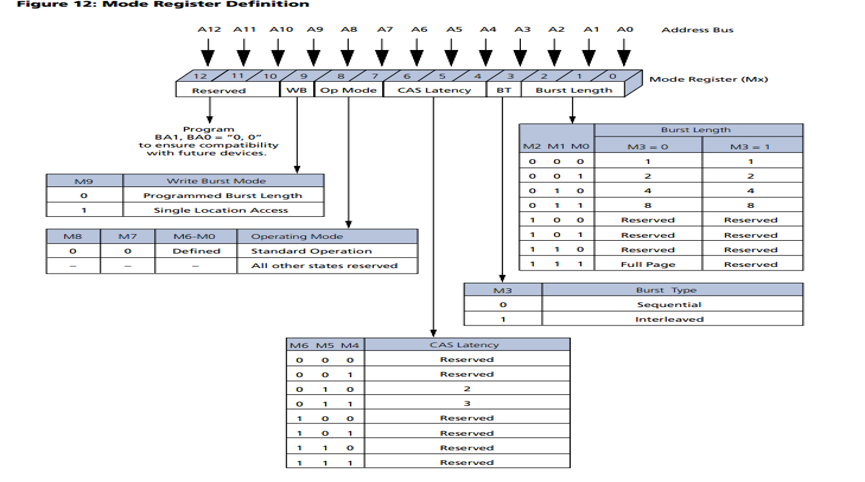

其模式寄存器配置如上圖所示，主要參數設置如下：

a. 模式寄存器的配置是確定SDRAM的工作模式

b. A2、A1、A0用作設置突發長度，本項目設置為4

c. A3用作設置突發類型，本項目設置為Sequential順序類型

d. A6、A5、A4用作設置列選通潛伏期，本項目設置為3

e. A8、A7設置操作模式，一般為00

f. A9設置寫突發模式，本項目為0

g. A12、A11、A10設置為0

1.2 頂層模塊設計

1.2.1 SDRAM頂層模塊管腳圖

null

1.2.2 信號說明

信號	說明
local_addr	本地地址由行地址列地址bank地址組合而成
local_data	寫入數據
local_q	讀出數據
local_rdreq	讀請求
local_wrreq	寫請求
local_reday	可以進行讀寫信號
local_rdata_valid	讀數據有效信號
init_done	初始化完成信號
clk	輸入時鐘
rst_n	系統復位
sdr_dq	SDRAM數據總線，雙向端口
sdr_clk	SDRAM工作時鐘
sdr_cke	SDRAM時鐘使能
sdr_cs_n	片選信號
sdr_cas_n	列地址選通
sdr_ras_n	行地址選通
sdr_we_n	寫使能，該信號為低時，使能寫操作和預充電
sdr_ba	SDRAM bank地址
sdr_a	SDRAM地址總線
sdr_dqm	數據掩碼

1.2.3 參考代碼

module sdram_top(

clk ,

sys_rst_n ,

//其他信號,舉例dout

local_addr,

local_data,

local_q,

local_rdreq,

local_wrreq,

local_reday,

local_rdata_vaild,

init_done,

sdr_cke,

sdr_cs_n,

sdr_ras_n,

sdr_cas_n,

sdr_we_n,

sdr_ba,

sdr_a,

sdr_dq,

sdr_dqm,

sdr_clk

);

input clk;

input sys_rst_n;

input [24:0] local_addr;

input [63:0] local_data;

output [63:0] local_q;

input local_rdreq;

input local_wrreq;

output local_reday;

output local_rdata_vaild;

output init_done;

output sdr_cke;

output sdr_cs_n;

output sdr_ras_n;

output sdr_cas_n;

output sdr_we_n;

output [1:0] sdr_ba;

output [12:0] sdr_a;

output [15:0] sdr_dq;

output [1:0] sdr_dqm;

output sdr_clk;

wire phy_clk;

wire rst_n;

wire [19:0] init_bus;

assign {sdr_cke, sdr_cs_n, sdr_ras_n, sdr_cas_n, sdr_we_n, sdr_ba, sdr_a} = init_bus;

assign sdr_dqm = 2'b00;

sdram_init sdram_init_inst(

.clk (phy_clk) ,

.rst_n (rst_n) ,

//其他信號,舉例dout

.init_done (init_done) ,

.init_bus (init_bus)

);

my_pll PLL(

.areset (~sys_rst_n) ,

.inclk0 (clk) ,

.c0 (phy_clk) ,

.c1 (sdr_clk) ,

.locked (rst_n)

);

endmodule

1.3 初始化模塊設計

1.3.1 SDRAM出計劃模塊管腳圖

null

1.3.2 信號說明

信號	說明
clk	初始化模塊工作時鐘（100MHz）
rst_n	復位
init_done	初始化完成信號
init_bus	由SDRAM信號組成

1.3.3 參考代碼

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

module sdram_init(

clk ,

rst_n ,

//其他信號,舉例dout

init_done,

init_bus

);

//參數定義

parameter DATA_W = 20 ;

parameter T100us = 10_000 ;

parameter TRP = 2 ;

parameter TRFC = 7 ;

parameter TMRD = 2 ;

parameter NOP = 4'b0111 ;

parameter PRE = 4'b0010 ;

parameter REF = 4'b0001 ;

parameter LMR = 4'b0000 ;

parameter CODE = 13'b000_000_011_0010 ;

parameter CNT_MAX = 10_021 ;

//輸入信號定義

input clk ;

input rst_n ;

//輸出信號定義

output init_done ;

output[DATA_W-1:0] init_bus ;

//輸出信號reg定義

reg init_done ;

wire [DATA_W-1:0] init_bus ;

//中間信號定義

reg [20:0] cnt ;

reg sdr_cke ;

reg [3:0] sdr_cmd ;

reg [1:0] sdr_ba ;

reg [12:0] sdr_a ;

wire add_cnt ;

wire end_cnt ;

assign init_bus = {sdr_cke, sdr_cmd, sdr_ba, sdr_a};

always @(posedge clk or negedge rst_n)begin

if(!rst_n)begin

cnt <= 0;

end

else if(add_cnt)begin

if(end_cnt)

cnt <= 0;

else

cnt <= cnt + 1;

end

assign add_cnt = init_done == 0;

assign end_cnt = add_cnt && cnt==CNT_MAX - 1 ;

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

sdr_cke <= 1'b0;

end

else if(add_cnt&&cnt==10_000-1)begin

sdr_cke <= 1'b1;

end

else

sdr_cke <= sdr_cke;

end

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

sdr_cmd <= NOP;

end

else if(add_cnt&&cnt==10_001-1)begin

sdr_cmd <= PRE;

end

else if(add_cnt&&cnt==10_003-1)begin

sdr_cmd <= REF;

end

else if(add_cnt&&cnt==10_012-1)begin

sdr_cmd <= REF;

end

else if(add_cnt&&cnt==10_019-1)begin

sdr_cmd <= LMR;

end

else if(add_cnt&&cnt==10_020-1)begin

sdr_cmd <= NOP;

end

else begin

sdr_cmd <= NOP;

end

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

sdr_a <= 13'd0;

end

else if(add_cnt&&cnt==10_001-1)begin

sdr_a[10] <= 1'b1;

end

else if(add_cnt&&cnt==10_019-1)begin

sdr_a <= CODE;

end

else begin

sdr_a <= 13'd0;

end

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

init_done <= 1'b0;

end

else if(add_cnt&&cnt==10_021-1)begin

init_done <= 1'b1;

end

else begin

init_done <= init_done;

end

endmodule

1.4 PLL設置

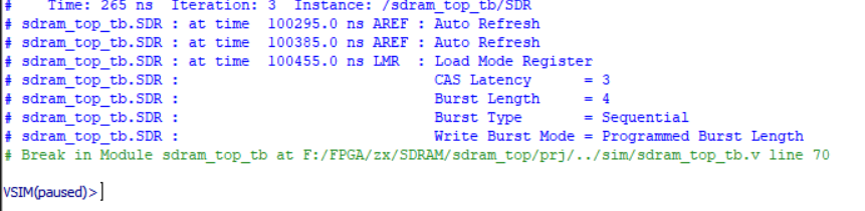

最后對代碼進行仿真，modelsim生成的報告如下所示，說明初始化設置成功。

null

以上就是SDRAM控制器初始化設計的思考步驟以及相關代碼，更多FPGA資料可以進入明德?lián)P論壇進行學習交流（http://www.fpgabbs.cn/），明德?lián)P專注FPGA設計研究，對FPGA學習感興趣的朋友快快聯系我們吧！
