本文為明德揚原創文章，轉載請注明出處！
MDY有一條非常重要的看波形技巧，即“時鐘上升沿前看條件”的技巧，意思就是在時鐘上升沿前，看條件信號，看到什么值就是值。

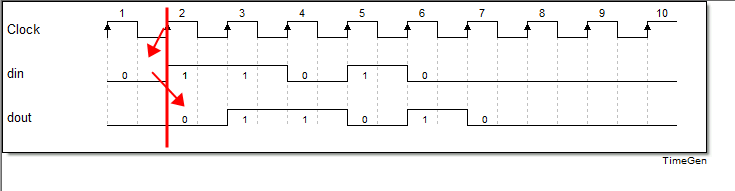

如下圖所示：
這一條技巧，對于剛學習FPGA的人來說，非常之實用。
但是，部分工程師在做仿真時，有時候會出現違反這一原則的奇怪現象。例如下面這個案例。

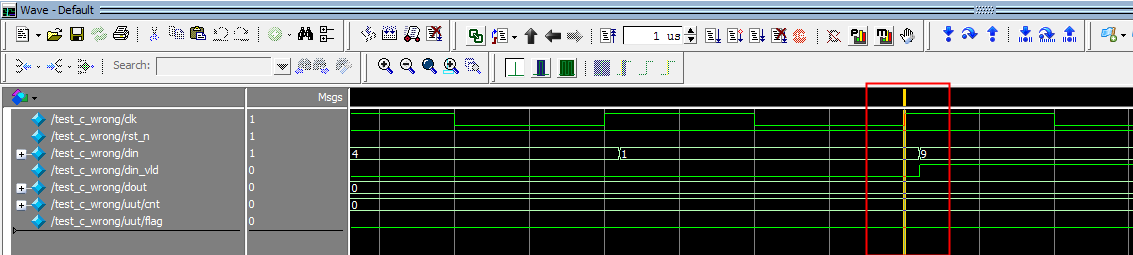

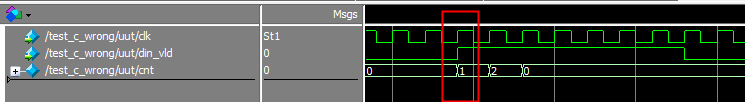

關于在仿真軟件中，為什么計數器的判定會在不滿足加一條件的時候進行加一操作（如下圖所示）。計數器cnt_col的加1條件是din_vld，按照原則，第4個時鐘上升沿的時候，din_vld應該為0，計數器不應該加1，但事實上是加1了，這是怎么回事？我們舉另一個例子來說明這個問題。
功能要求如下：復位后，din_vld 不定時等于1，當din_vld出現3個或超過3個周期的高電平脈沖時，將第三個周期時對應的din值賦給dout，其他時候dout保持不變。

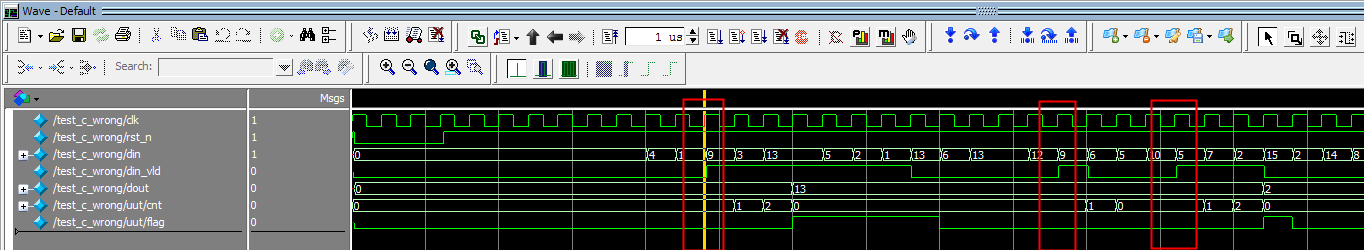

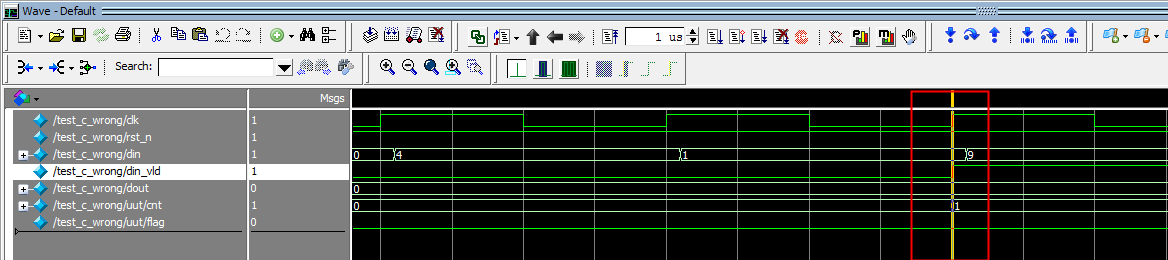

根據功能要求，寫出代碼后用modelsim進行仿真，效果如下圖：
然后發現仿真的波形和我們預期的波形并不一致?。?

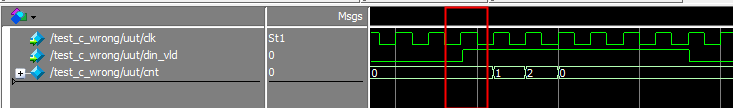

計數器cnt在din_vld == 0 的時候就已經開始計數了。
查看代碼，計數器cnt的加一條件是：add_cnt = din_vld == 1 && flag == 0 。
也就是說，信號din_vld在時鐘上升沿處由0變1的時候，仿真軟件把信號din_vld的值取為1了。
那么會出現這種情況的原因是什么呢？
這里是軟件仿真，是軟件模擬真實的電路情況。但是，軟件模擬是有缺陷的，無論軟件如何模擬，本質上它都是串行執行的代碼，是一條一條指令執行的。

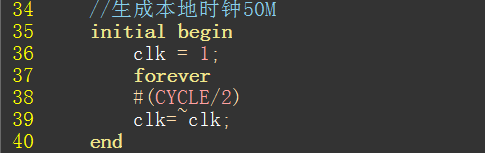

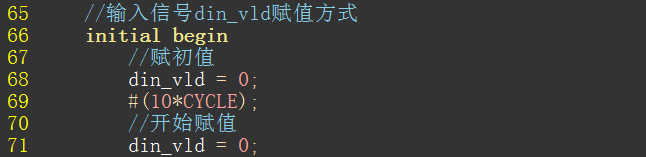

在仿真文件里，有兩個initial語句，一個是產生時鐘的，一個是產生din_vld的，如下圖。
按照verilog的語法，這兩個initial是并行執行的。但事實上軟件執行是有先后的。很有可能先執行了din_vld變1的代碼，再執行了clk由0變1的代碼，這種情況下，在時鐘的上升沿就會采到din_vld為1，因此就會出現案例中的錯誤。
這是與FPGA實際的電路是不符合的，也就是說這個其實是仿真缺陷的問題，而不是設計問題。
雖然不是設計問題，但仿真仍然要繼續，我們需要避免這種情況。如何避免呢？
解決上述問題的方法：我們可以在測試文件中給信號加上一個1ns 的延時，這樣兩個initial語句就絕對不會同時執行。

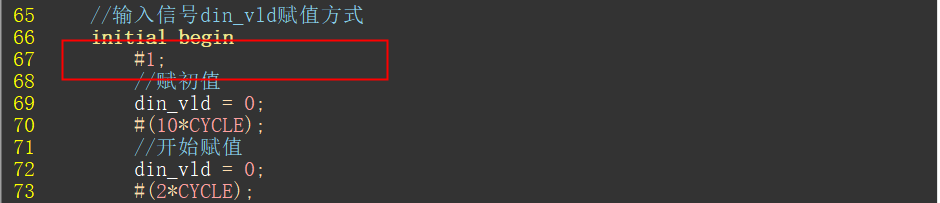

代碼如下圖：

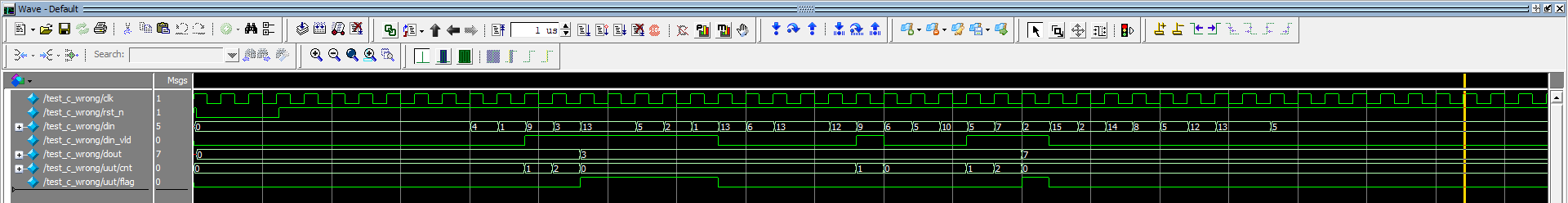

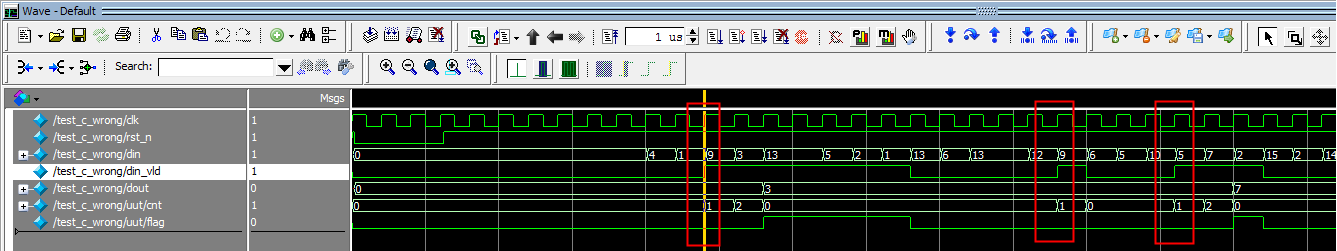

用modelsim重新編譯一下再仿真，此時的波形就是功能要求的正確結果。如下圖：
Bingo?。?！問題完美解決。
