基于SDRAM的圖像存儲顯示系統

        FPGA聽起來是比較枯燥的學科，但是真正了解它，運用它，你會發現它將非常有趣。恭喜我們兩名同學在快樂中制作出了新的作品，在老師的幫助下，兩位同學合力完成了基于SDRAM的圖像存儲顯示系統，讓我們一起來看一看他們的制作過程吧！

        首先看一看他們的設計思路，他們的想法是基于FPGA的彩色圖像實時采集顯示工程，通上電后，FPGA設置攝像頭的工作方式，通過攝像頭實時采集外界的圖像信息，圖像信息經過FPGA儲存到SDRAM，同時在FPGA中產生顯示器的同步信號，從SDRAM中讀取圖像數據，通過VGA顯示控制模塊傳輸后發送到顯示器上。

        設計聽起來是比較簡單的，但是在兩位同學的制作過程中，他們并沒有直接使用別人的IP核，兩位同學根據數據手冊設計出來了SDRAM模塊接口代碼，這也是本項目最大的難點與亮點。大家都知道，程序是模塊的靈魂，一個優秀代碼的完成也不是一蹴而就的，它需要花費相當多的時間和精力去調試錯誤，修補漏洞。在SDRAM接口設計過程中，從架構的搭建，到每一個邏輯代碼的編寫，都是兩位學員獨立完成的。當然不論是設計還是調試，這過程中都會遇到很多的難題，在一次次的困難面前，他們都沒有選擇放棄，互相商量尋找解決方案，一個路不通就回過頭來選擇另外一條，找到合適的解決方案。就是這樣的付出，他們設計出了屬于自己的SDRAM接口，并運用到此項目中去。

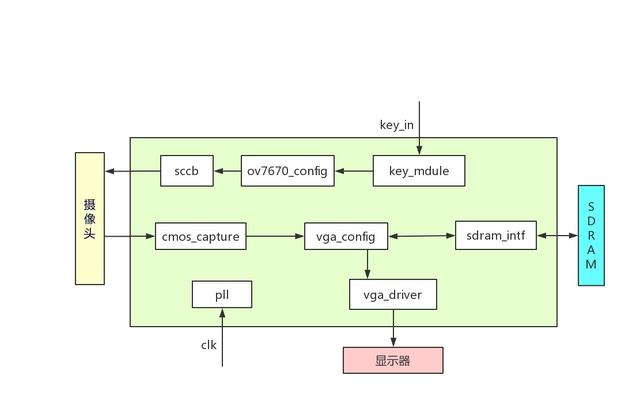

        項目計劃得到老師的認可后，他們投入到了準備中來。先說硬件的準備，他們準備了明德揚MP801 V2.0開發板一塊，帶有VGA接口的顯示器一臺，VGA接口連接線，OV7670攝像頭一個。軟件上他們使用了Quartus II 13.0編譯軟件，并且設計了規整的結構圖，如下圖所示。

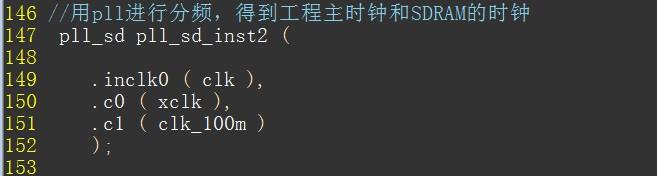

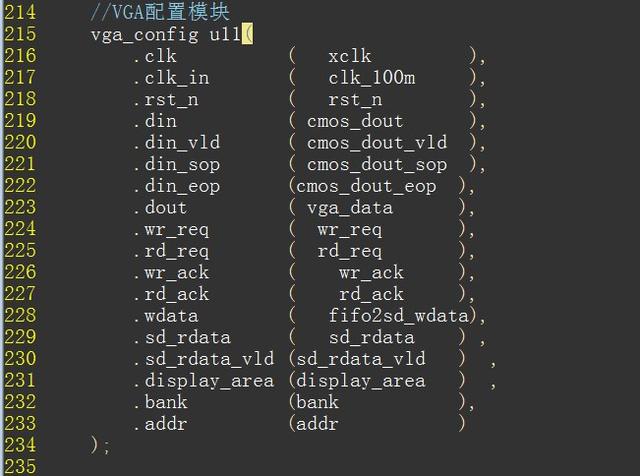

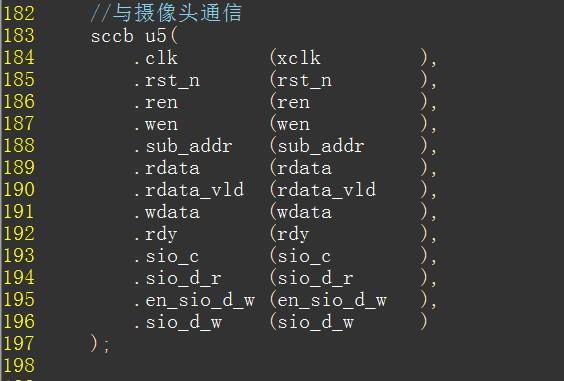

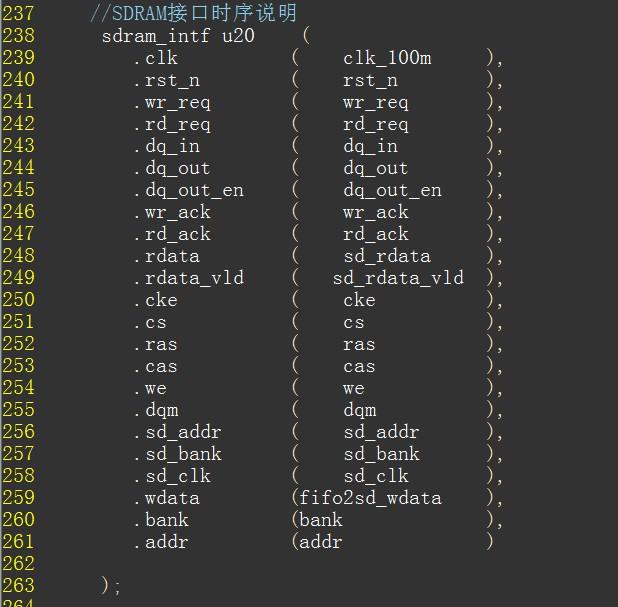

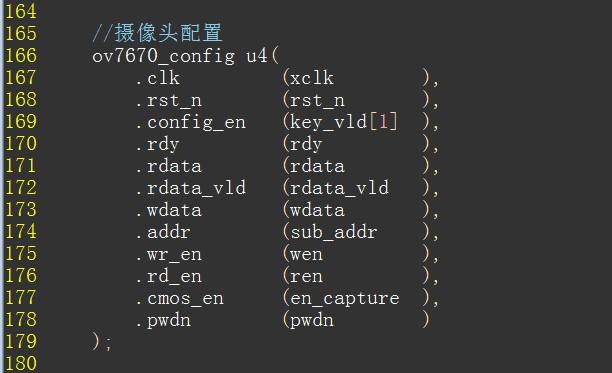

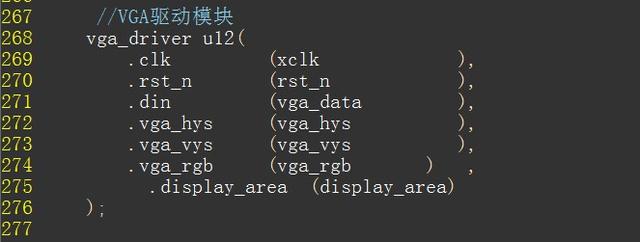

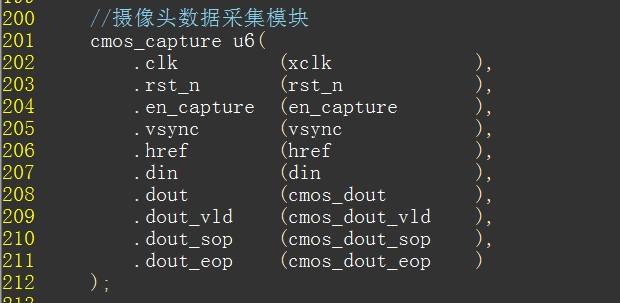

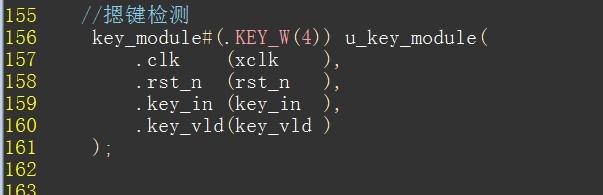

        準備好這一切后，兩位同學就開始設計代碼了，經過在明德揚的學習，他們的代碼寫的非常的規整，我們一起來欣賞一下他們寫的TOP層次源碼。

file:///C:/Users/%E6%B6%9B%E5%A3%B0%E4%BE%9D%E6%97%A7/AppData/Local/Temp/msohtmlclip1/01/clip_image023.gif

        綜合編譯完成后，二人將生成的比特流文件下載到至明德揚MP801開發板中，并用VGA線將開發板與顯示器相連接。至此，兩位同學的作品算是初步的完成了。當然連接好后在調試的過程中也是遇到了一定的問題，比如攝像頭采集后顯示的圖像亮度過低，通過調節攝像頭的配置寄存器，畫面變得明亮起來。經過多次調試，兩位同學的作品完美出爐啦，為大家展示一下。

一、硬件展示

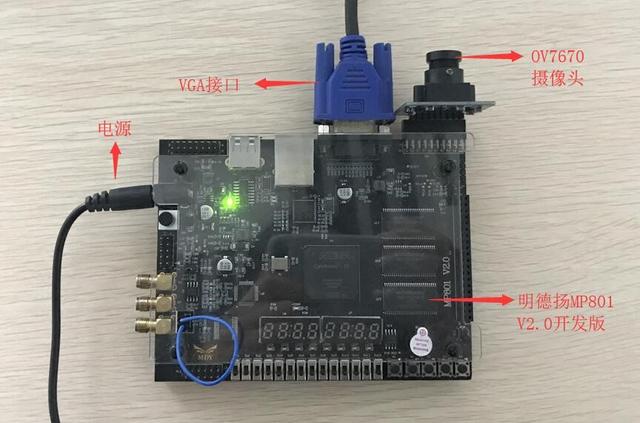

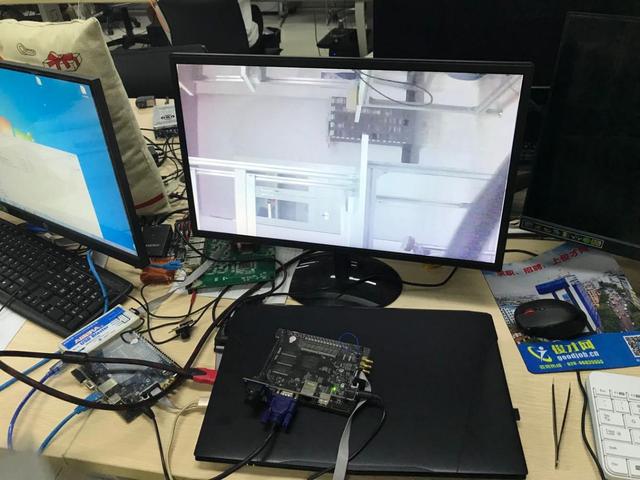

1、連接好的FPGA板

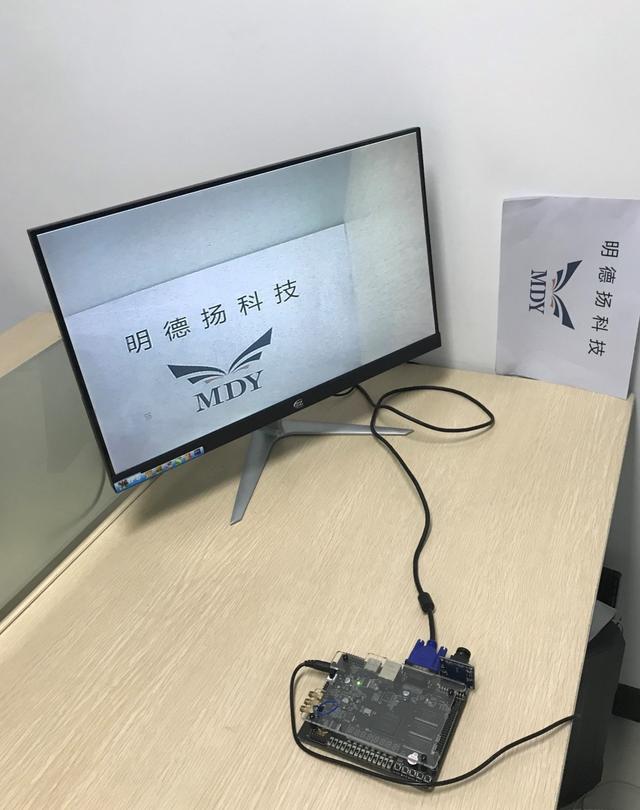

2、攝像頭采集圖片信息，畫面實時的顯示在顯示器上

二、參數分享

1、OV7670攝像頭：分辨率640*480，幀率30幀/秒，輸出圖像為RGB565格式；

2、VGA：分辨率640*480，幀率60幀/秒，輸出圖像為RGB565格式。

        以上就是兩位同學的作品，設計看起來很簡單，但是由于自己設計的SDRAM模塊接口，整個制作還是耗費了兩位同學相當多的時間和精力，并且在程序的設計中兩位同學還是非常的用心和細心的，讓我們為他們的努力與付出鼓掌。想要成為一位合格的FPGA工程師，就要適當的放棄“拿來主義”，像我們的兩位同學一樣，試著去嘗試去制作屬于自己的模塊，只有在實踐中不斷的試錯，才可以得到提升與進步，感興趣的同學也可以試著自己做一下，相信大家經過勤加學習、多加練習、刻苦鉆研、不懈努力，一定可以成為優秀的FPGA工程師。
