明德?lián)Pmp801開發板介紹

明德?lián)Pmp801開發板是明德?lián)P2018年推出的新款教學用板，該板非常適合初學者學習fpga課程，明德?lián)P為此提供大量的配套練習，以及提供完善的售后服務。在此，明德?lián)P希望您早日掌握fpga編程技術，學有所成。

1.    總體介紹

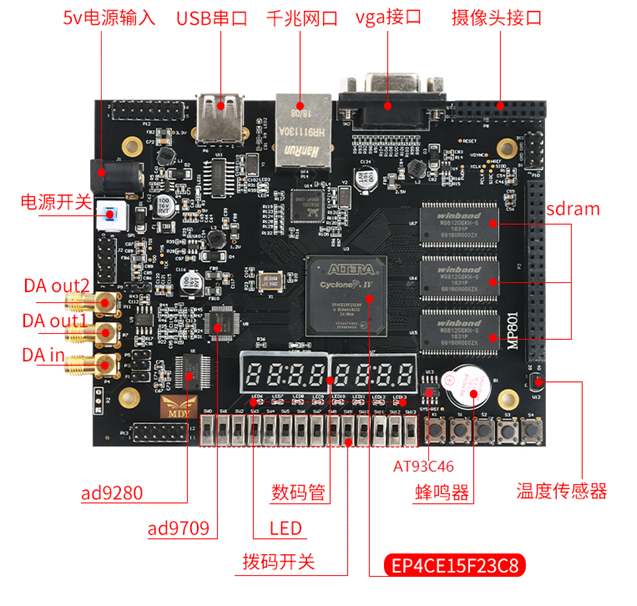

下圖總體展示了明德?lián)Pmp801開發板的硬件資源。如下所示：

明德?lián)Pmp801開發板板載眾多的外設，從簡單的led到復雜的sdram等一應俱全，其中板載EP4CE15F23C8，擁有15K邏輯資源，504K bit ram資源，且板載3片128M bit sdram，適合存儲大容量的數據；并且擁有125Mhz 雙通道轉換速率的高速并行DA芯片AD9709和32Mhz 轉換速率的高速并行AD芯片AD9280，編程簡單，適用做算法驗證；并且采用64M spi flash存儲器存儲程序，滿足開發需求。

2.    Led 燈

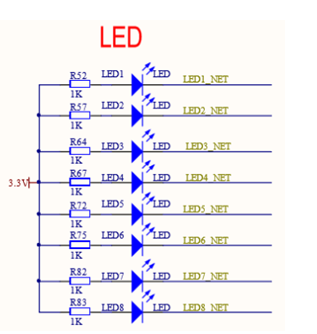

原理圖如下所示：

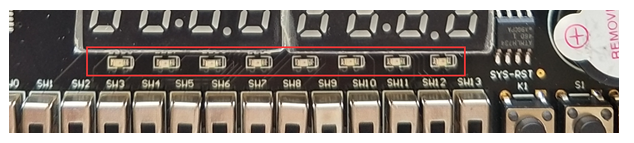

開發板led電路采用上拉接法，板載8個綠色的led。在開發板的實際位置如下所示：

3.    數碼管

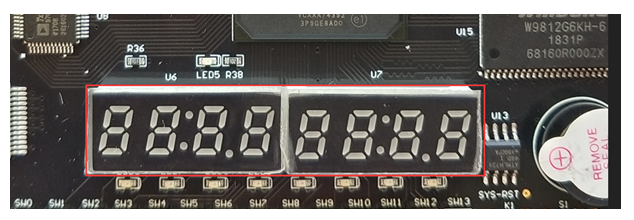

板載紅色8個數碼管，采用動態顯示的方式和fpga連接，其中數碼管采用共陽極數碼管，實際在開發板上的位置如下所示：

4.    撥碼開關

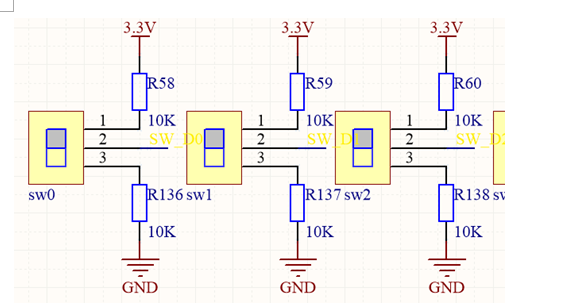

撥碼開關原理圖如下所示，用戶可以使其電平一直為0或1。

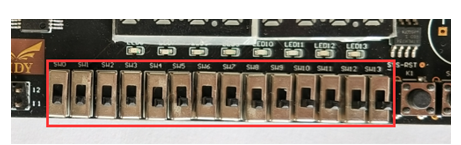

實際在開發板上的位置如下所示（下面為邏輯0，上面為邏輯1）：

5.    普通按鍵 與 復位按鍵

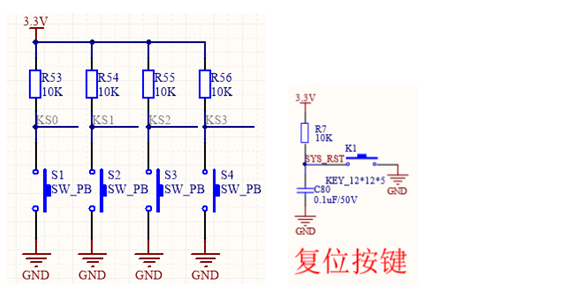

按鍵原理圖如下所示，開發板采用4個獨立按鍵加一個復位按鍵，其中最左邊是復位按鍵，且采用上拉的接法，默認為1，當按鍵按下時，按鍵的電平被拉低。

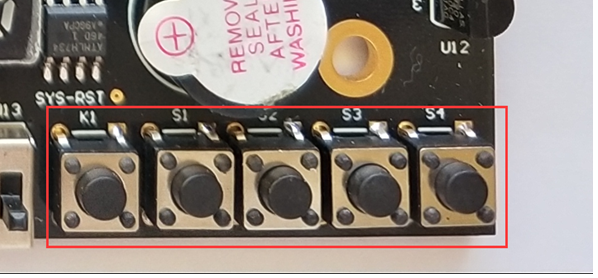

在開發板中的實際位置如下：

6.    蜂鳴器

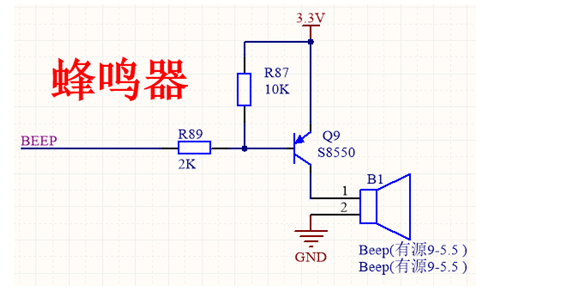

蜂鳴器采用有源蜂鳴器，原理圖如下所示，蜂鳴器使用pnp三極管驅動，當fpga驅動引腳電平為0，蜂鳴器會發出聲響。

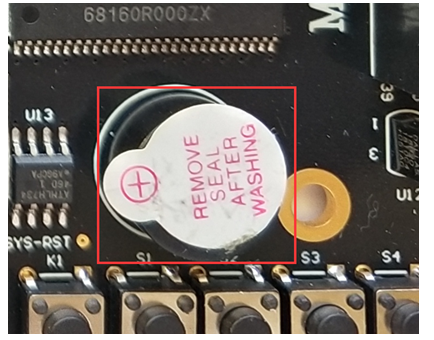

在開發板中的實際位置如下：

7.      溫度傳感器

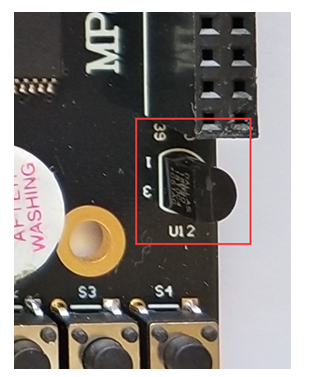

溫度傳感器采用ds18b20，用戶可以實時檢測周圍的溫度。在開發板中的實際位置如下所示：

8.      EEPROM 存儲器

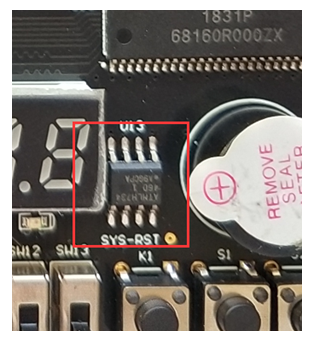

板載AT93C46存儲器，擁有1K bit的容量，存儲時間100年，滿足用戶存儲需要掉電保存的數據。實際在開發板中的位置如下所示：

9.      vga顯示

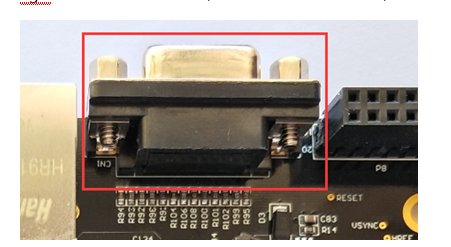

Vga顯示使用16bit數據線，可以顯示65536種顏色，在開發板中的位置如下所示。

10.   sdram存儲器

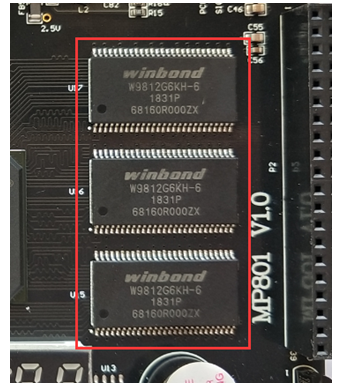

明德?lián)Pmp801開發板采用三片128Mbit sdram，滿足大容量存儲數據的需求，實際位置如下所示：

11.   千兆網口

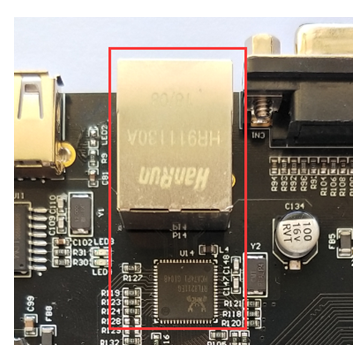

板載rtl8211芯片，實現千兆網，1G的帶寬，滿足用戶傳輸大容量數據的要求。實際在開發板中的位置如下所示：

12.   usb串口

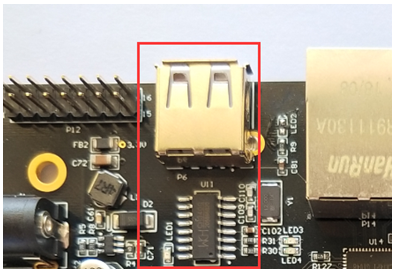

板載CH340芯片，實現usb轉串口，當用戶通過usb線連接開發板和pc后，便可使用串口助手和fpga通信。實際位置如下所示：

13.   AD9709

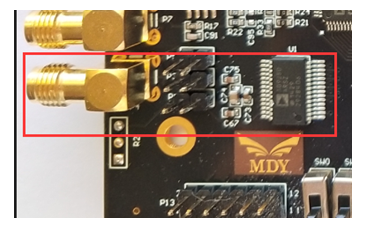

板載雙通道、125Mhz 轉換速率、8bit、高速DA芯片，滿足常用信號發生器、濾波信號輸出等需求。實際位置如下所示：

14.    AD9280

板載32Mhz 轉換速率、8bit高速AD芯片，滿足各種信號的采集，滿足用戶實現各種常見濾波算法的實現。實際位置如下所示：

15.   其他介紹

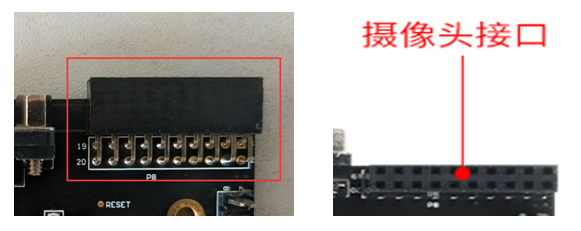

本開發板預留常見cmos接口，其中P8兼容ov7670/5640/7725攝像頭，在開發板中的位置如下所示。

注：這兩個都是一樣的接口，只是一個是直針一個是彎針，并不影響實際使用，后續版本統一為90°彎針（上圖左）。

同時，本開發板擁有TFT屏幕接口，tft屏幕后續推出，盡請期待。

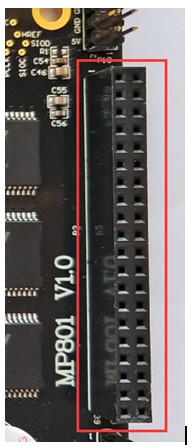

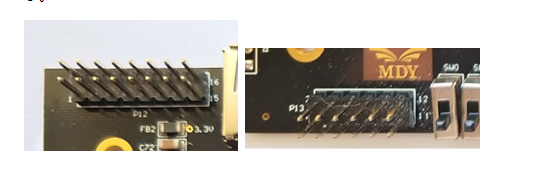

同時，開發板預留一些未用的接口，對應的標號為P12和P13，在開發板中的位置如下所示。

最后，開發板提供5V、3.3V電源輸出，對應的標號為P10，在開發板中的位置如下所示。

附錄：

明德?lián)P開發板尺寸信息：長 * 寬  130mm * 100mm

pcb： 6層鍍金工藝。
