本文為明德?lián)P原創文章，轉載請注明出處！

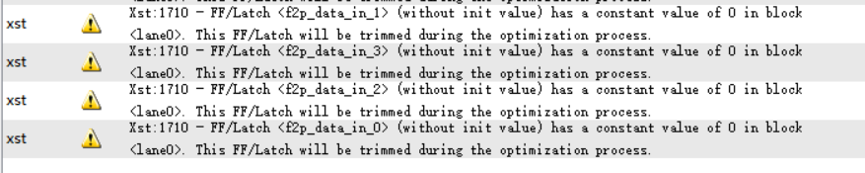

在綜合時發現會有很多如下警告出現：has a constant value of 0 in block

意思是該信號的值始終為0，在優化過程中可能被優化。

但是該信號為數據輸入，是不可以被優化的，所以找到該代碼處查找問題。

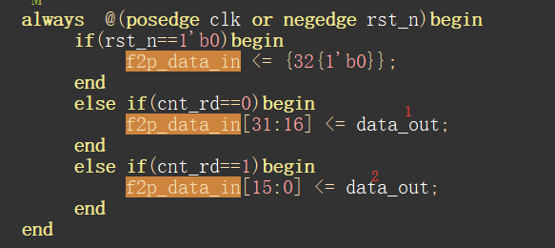

檢查代碼后，在此always塊中并未發現f2p_data_in信號的書寫有何問題。所以嘗試查找是否是與f2p_data_in信號相關或者相連接的信號出現問題，導致該警告的出現。

從代碼可以分析，f2p_data_in一直為0，有可能是條件一直沒滿足，也有可能是條件滿足的時候，data_out一直為0。

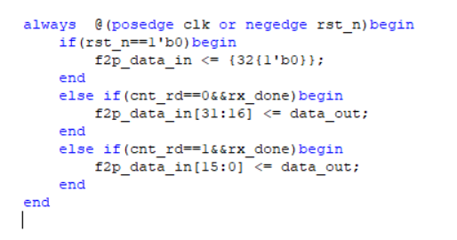

情況不太明確，先排除是不是data_out的影響。方法如下：將圖中1和2處的data_out信號改成固定輸入值，16’hffff，和 16’h0000 ，修改后重新綜合發現之前出現的警告并未出現。這說明了條件是有滿足的時候的，問題應該出現在data_out信號上。

然后找到data_out輸出模塊查看問題。

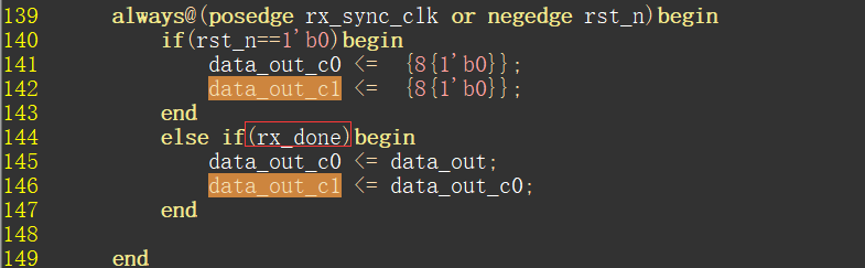

此always塊就是對data_out這個輸入信號打2拍。按照前面的思路，將圖中rx_done位置修改為1，查看情況是否與data_out有關（將之前給f2p_data_in賦固定值的操作取消）。

重新綜合后發現，警告也沒有出現，說明該警告的生成和data_out無關，而是與條件rx_done信號有關，可能該信號一直為0。

下一步找到rx_done信號模塊查找問題。

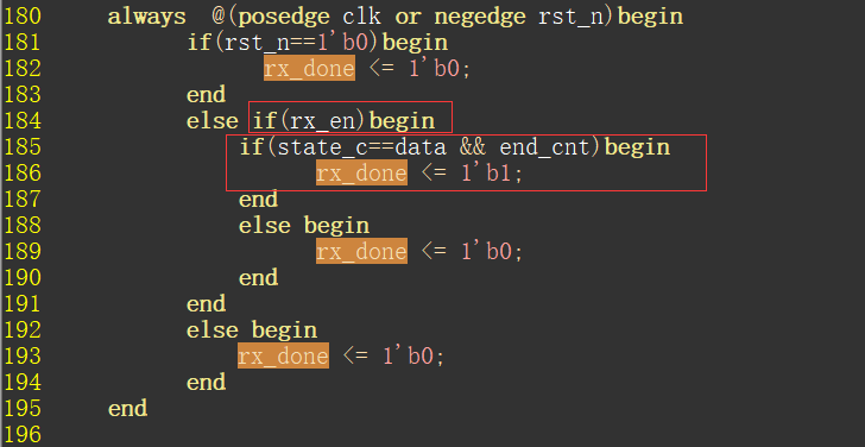

在檢查該模塊時發現，rx_done為1的條件并不成立，所以rx_done一直無法為1，導致后續data_out一直輸出為0。

總結：

1. 對于警告等信息，一定要讀懂，并理解其含義。例如本課說某信號一直為0，這是問題，那為什么？則是要根據這個含義去分析。

2. 對于難以分析的，可以嘗試修改代碼，以方便驗證。注意，這只是為了驗證某種設想，驗證完后，代碼要改回來。
