Lattice MIPI D-phy 硬件設計
本文為明德?lián)P原創文章，轉載請注明出處！作者：鄭先生
MIPI聯盟是一家合作的全球性組織，為開發移動和受移動設備影響的行業提供服務。該組織的重點是設計和推廣硬件和軟件接口，以簡化從天線和調制解調器到外圍設備和應用處理器的設備內置組件的集成。MIPI Alliance精心設計其所有規格，以滿足移動設備所需的嚴格操作條件：高帶寬性能，低功耗和低電磁干擾（EMI）。 所有領先的芯片組供應商都使用了MIPI Alliance規范，這些規范已幫助移動行業的公司整合了集成方法，同時創建了自己的高級設計來使產品與眾不同。當今市場上的每個智能手機都至少具有一個MIPI Alliance規范。
Lattice Xilinx 等FPGA芯片原廠都是其聯盟成員，MIPI聯盟發布了很多接口規范標準，其中MIPI CSI-2，MIPI DSI，是目前廣泛應用的接口標準，主要應用在移動端，例如移動電話，平板電腦等，近些年也廣泛應該于汽車領域，工業領域，主要還是ADAS ,機器學習的興起。
MIPI CSI-2 （MIPI Camera Serial Interface 2），移動和其他市場中使用最廣泛的攝像機接口。它以其易用性和支持廣泛的高性能應用程序（包括1080p，4K，8K以及更高的視頻和高分辨率攝影）而得到廣泛采用。其由協議層，應用層，物理層構成。物理層使用的是D-phy （主要還是D-phy）跟C-phy。

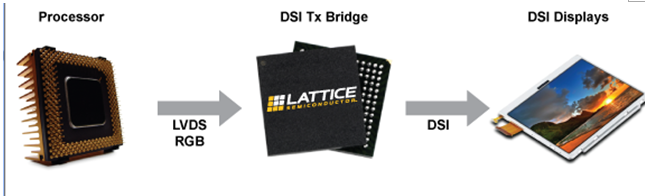

MIPI DSI（MIPI Display Serial Interface）定義了主機處理器和顯示模塊之間的高速串行接口。該接口使制造商能夠集成顯示器以實現高性能，低功耗和低電磁干擾（EMI），同時減少引腳數并保持不同供應商之間的兼容性。設計人員可以使用MIPI DSI為最苛刻的圖像和視頻場景提供出色的色彩渲染，并支持立體內容的傳輸。其物理層也是采用的D-phy
D-phy 是MIPI聯盟的物理層小組所發布的物理層標準，該小組還發布其他物理層標準， A-phy , C-phy , M-phy。

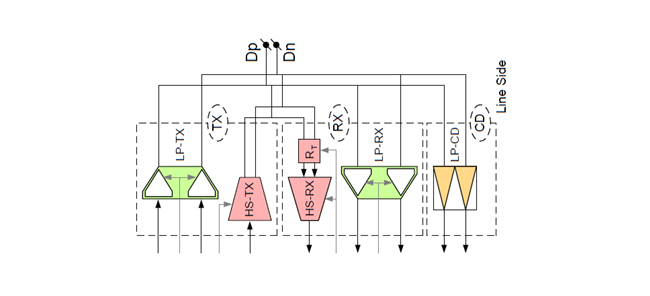

D-phy V1.0 標準指出,其使用了兩種傳輸數據的模式，高速模式（High Speed，HS）和低功耗模式（Low Power，LP），兩種模式使用不同的傳輸電平和傳輸機制。D-phy每個數據通道使用兩條線（HS跟LP在每個通道下是共用的傳輸線），時鐘通道使用兩條線。這說明了用于最低配置的時候需要四根線。 在高速模式下，每個通道在兩側均終止，并由低擺幅差分信號（SLVS）驅動。 在低功耗模式下，所有電線均采用單端和非終端方式操作。
在HS模式下其速率可達到500Mbps，DDR（dual-edged data transmission）模式。通過采用突發模式通信，可以降低有效數據吞吐量。 低功耗模式下的最大數據速率為10Mbps。
D-PHY電氣子層指出高速信號（HS）采用的差分電平傳輸?shù)臄[幅較低，一般為200 mV，而低功耗信號（LP）單端電平傳輸?shù)臄[幅較大，一般為1.2V。

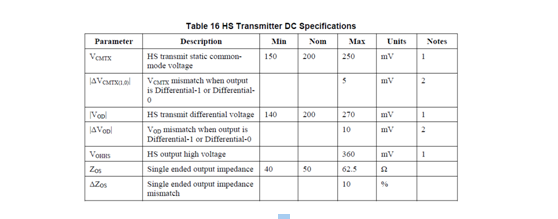

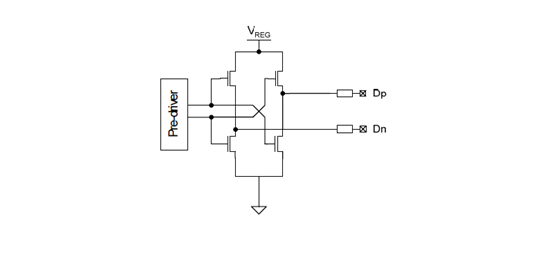

HS的發送端的電路結構如圖，是由兩個CMOS組成的差分輸出電路，由其DC參數可以得到，其差分壓擺幅度是140~270mV，一般值為200mV，單端輸出阻抗為40~62.5 ohm，這個參數可以幫助我們?cè)O(shè)計接收端電路板時做好阻抗控制與匹配，以保證信號完整型。Lattice FPGA內部并沒有這樣的IO buffer，所以只能通過使用其他的IO buffer 做電平轉換，以滿足這樣的要求。

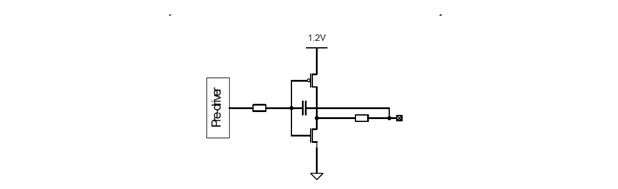

LP的發送端電路圖，其為LVCOMS12結構輸出，Lattice FPGA 擁有LVCOMS12 IO buffer，加上外部端接電阻，可以滿足輸出阻抗110 Ohm的要求。

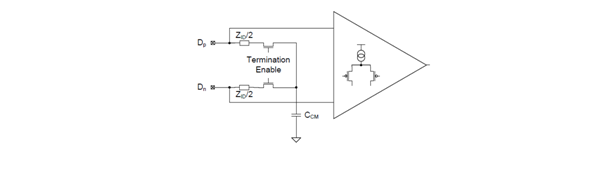

HS與LP的接收端與普通的LVDS，CMOS接收端并無多大區別。由于Lattice 可以接收200mV的SLVS,只要選擇固定的IO bank就行，值得一提的是Lattice 器件的tureLVDS 管腳有限，使用LVDS25E需要外接端接電阻，端接電阻Zid一般為100 ohm，與LVDS外部端接保持一致。當然，LVDS 跟LVDS25E所能接收的速率是不一樣的，這一點需要注意。

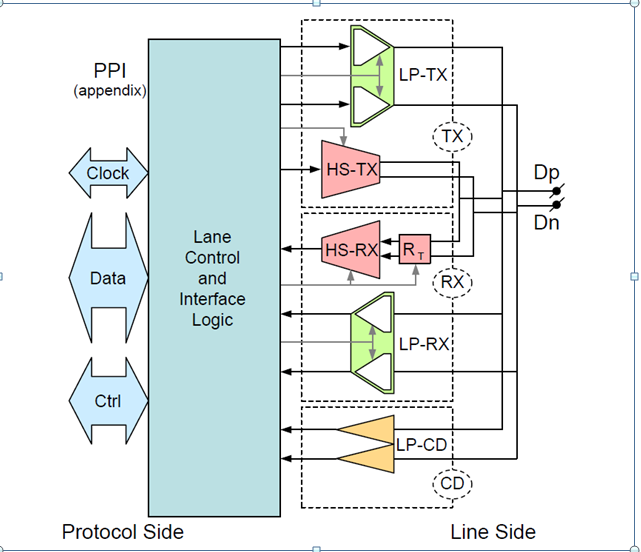

Lattice MIPI csi-2與 DSI 除了使用crosslink器件解決方案，其他器件都需要自己添加與設計D-phy的電氣子層，因?yàn)?span>crosslink器件更像一個可編程的ASIC，普通的FPGA是沒有下圖這樣的物理資源。

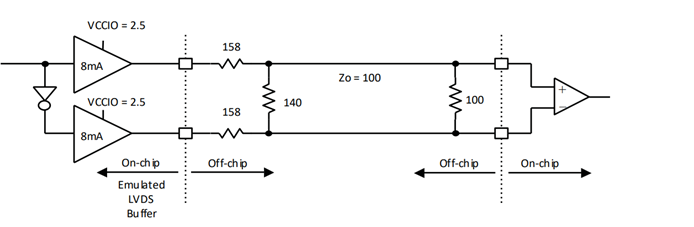

MIPI D-phy 發送端的設計需要使用到LVDS25E的資源，LVDS25E是通過 Lattice 的8mA CMOS輸出buffer，構成的橋式電路。通過外部電阻構成的分流網絡，可以模擬出LVDS 的輸出。
改變這個電阻網絡，可以模擬出D-phy HS 輸出電平與LP電平，LP電平使用的 IO buffer 為LVCMOS12。Lattice官方給好的數據是RH=330 ohm ，RL =50 ohm，當然該bank的電源要使用2.5V，若使用3.3V，則需要根據速率與信號完整性自己進行設計。

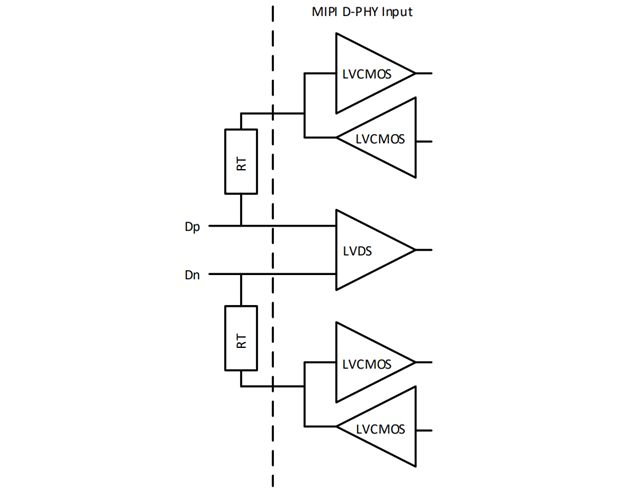

對于接收端，由于Lattice 的LVDS IO buffer 支持SLVS 電平，只需要在LP接收端使用LVCMOS12 的 IO buffer，且外部添加RT=50 ohm的端接電阻即可。當LVDS IO資源不夠時，可以采用LVDS25E，這將需要外端接100 ohm電阻，并且MIPI CSI-2跟MIPI DSI 的工程綜合后，布局布線會報錯，這時則需要自己優化好FPGA內部布局布線等。

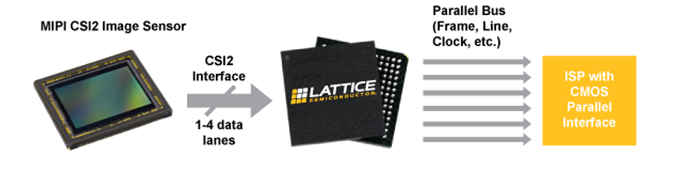

目前明德?lián)P公司已經使用Lattice MachXO3系列與ECP5系列完成了4路sensor 通過MIPI csi-2 輸入，拼接成一路MIPI CSI-2輸出的工程，該工程也應用于無人機，工業機器視覺等開發。想要合作的朋友可以聯系明德?lián)P！
