ISE聯合仿真之Questa Sim仿真工具的關聯（超詳細介紹）

本文為明德?lián)P原創文章，轉載請注明出處！作者：魚丸粗面

最近在明德?lián)P的官方論壇上面發現有小伙伴詢問Xilinx開發工具ISE如何關聯第三方仿真軟件的問題，結合我之前進行ISE與Quasta Sim仿真軟件相關聯的經驗，特為大家寫一篇關于仿真軟件關聯的文章，希望可以幫助有需要的人少走一些彎路。

一、軟件準備

接下來我將以一個案例的方式來展示聯合仿真庫的關聯步驟。其中ISE的版本是ISE Design 14.7、仿真軟件的版本為Questa Sim 10.1b，有關這兩個軟件的下載鏈接在明德?lián)P的官方論壇上都有更新，有需要的同學可以前往論壇下載。論壇網址：http://www.fpgabbs.cn/。

二、軟件操作

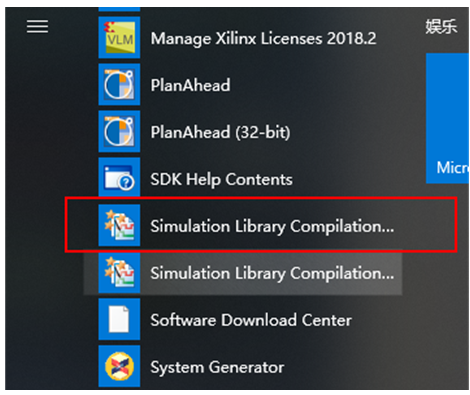

下面進行仿真庫的關聯：首先找到ISE仿真庫編譯向?qū)Вㄈ缦聢D1），點擊桌面左下角開始---Xilinx Design Tools--Simulation Library Compilation Wizard，選擇其中編譯向?qū)?span>32位的進行操作。

圖1 ISE仿真庫編譯向?qū)?span>

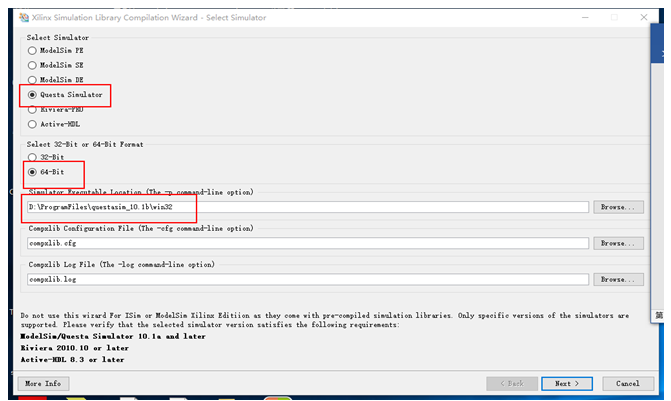

打開向?qū)В醉撨M行仿真器選擇的設置（如圖2）。選擇將要關聯的仿真器Questa Simulator；位寬長度根據電腦的位寬進行選擇；Simulator Executable Location選擇仿真軟件安裝目錄下的win32文件夾。

圖2 選擇仿真器

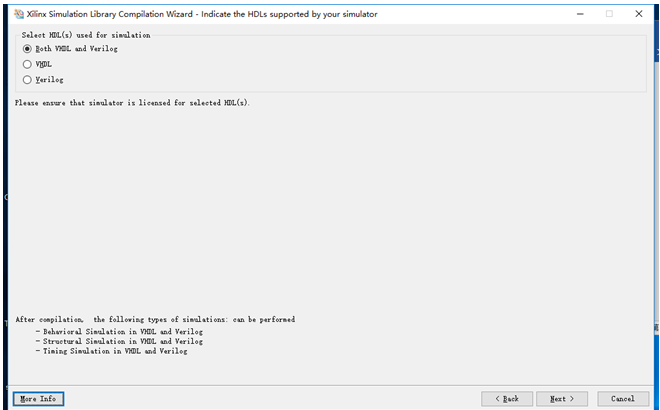

接下來進行硬件語言設置，可以根據需要選擇VHDL或者Verilog語言，這里按照系統默認的配置進行設定。

圖3 硬件語言設置

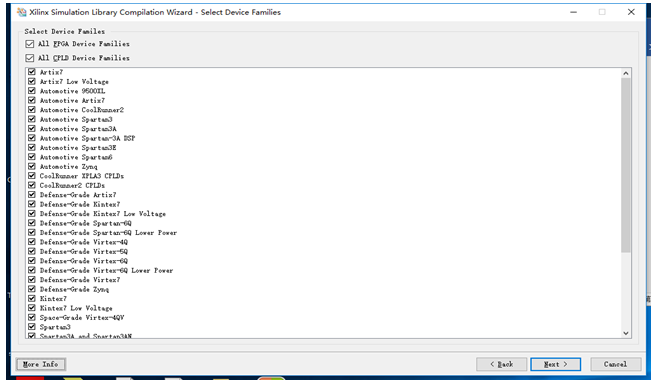

選擇器件系列，按照默認方式選擇。

圖4 選擇器件系列

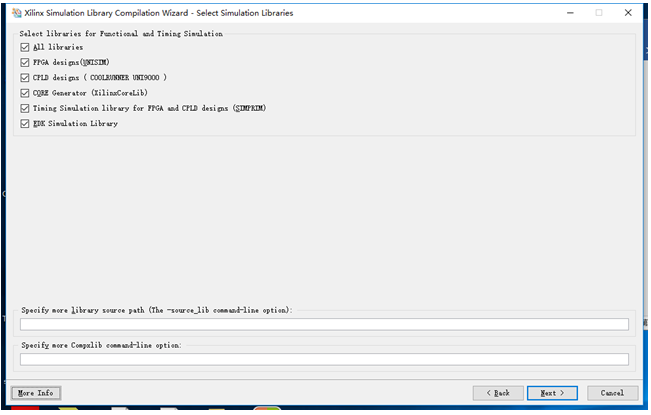

選擇仿真庫，這里按照默認的設置全部勾選。

圖5 選擇仿真庫

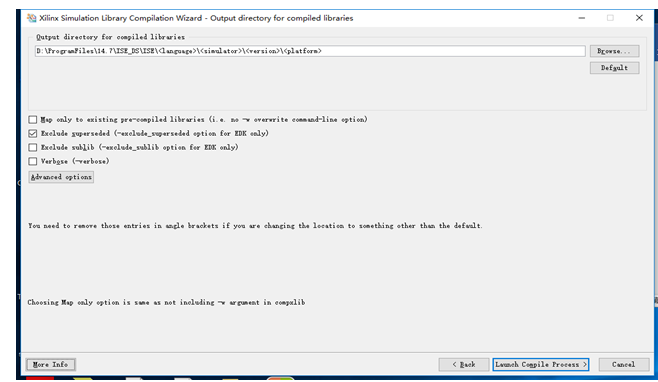

已編譯庫的輸出目錄，按照默認的路徑即可。

圖6 輸出目錄

選擇好路徑后，接下來軟件會自動進行相關的配置，過程比較漫長，大概是10至30分鐘的樣子。如果前面的信息都設置正確，最后會完成整個編譯器的配置，接下來需要在初始化文件中進行路徑的設置。

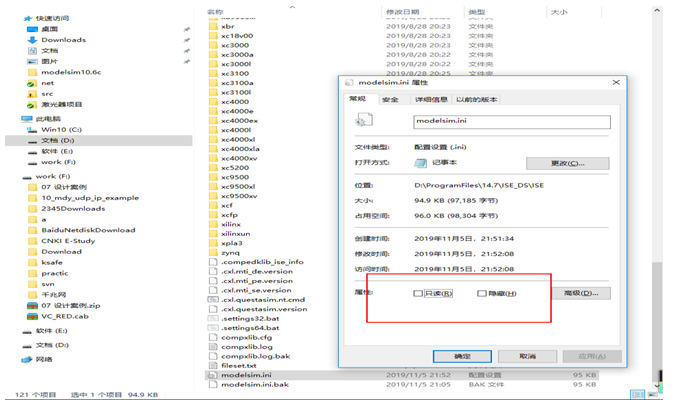

打開ISE安裝目錄下的ISE文件夾，在此文件夾下有一個modelsim.ini的配置設置文檔，找到此文檔并將其屬性設置中的只讀勾掉（如圖7) 。

圖7 修改屬性

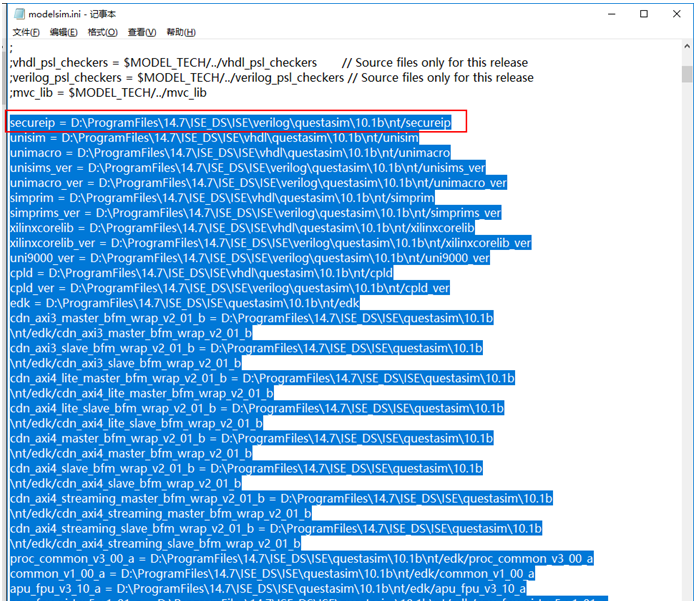

打開此文檔，需要將圖中標記區域中的內容復制到仿真工具Questasim安裝目錄下的modelsim.ini文檔中的對應位置上去。具體位置是在文檔的[Library]下，將圖8、圖9中的內容復制進去。

圖8 路徑信息

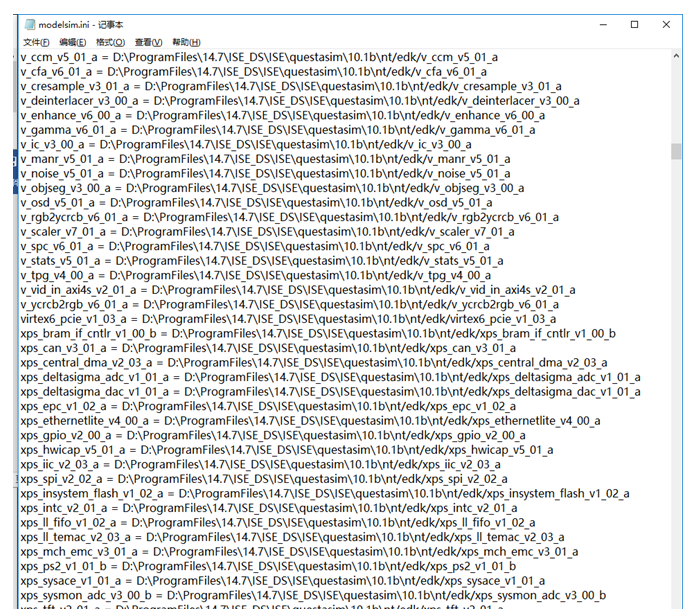

圖9 路徑信息

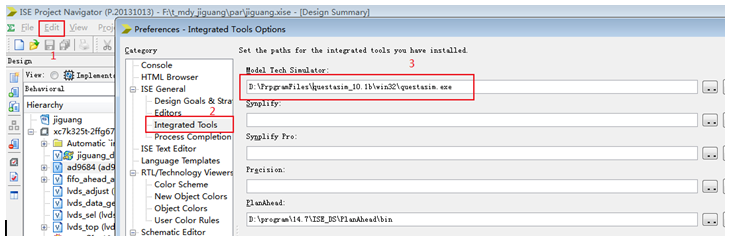

接下來在ISE軟件中進行文件目錄的修改以及編譯器的選擇。首先，點擊工具欄中的Edit，選擇最下面的Preference，在彈出的界面中對Integrated Tools進行設置，在Model Tech Simulator下選擇文件夾目錄為questasim.exe（如圖10）。

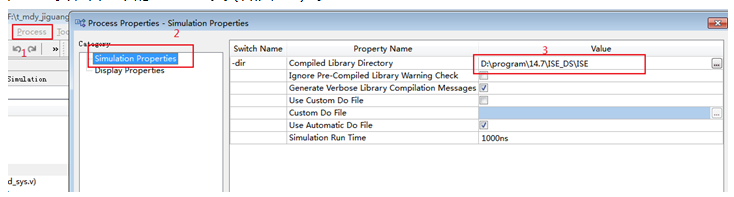

在Process工具框里，選擇Process Properties，對Simulation Properties中編譯庫目錄進行設定，路徑是ISE安裝目錄下的ISE文件夾（如圖11） 。

圖11 編譯庫路徑設定

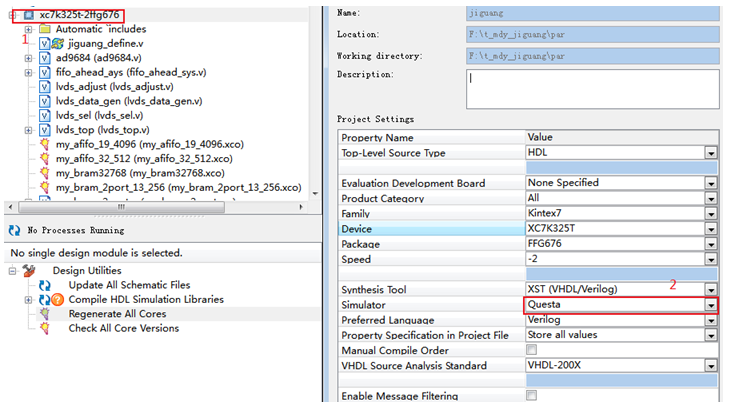

接下來右鍵點擊芯片型號，選擇最下面的Design Properties，在彈出的界面中選擇仿真器Simulator為Questa。

圖12 仿真器選擇

至此，ISE關聯Questa仿真工具成功，接下來就可以使用Questa對工程進行聯合仿真了；加QQ 3358622769 與我進行更深入的討論！
