包文的理解
在通信工程中，包文是通信處理不可缺少的一部分，經過一段時間的學習總結，今天跟大家分享一下我對包文的理解。
一、包文的基本概念
在通信中，發送端首先將數據封裝成一個個包文，接收端按包文為單位進行接收。例如以太網，發送端將數據封裝成包文格式，該包文包含了目的地址、源地址、檢驗域、包文長度和包文數據等信號。接收端根據這些信息，就能正確地接收數據。每個包文之間互不相關，可以說包文是處理數據的基本單元。
包文其實就是一組一組的用戶數據，它可以由一個或者多個字節組成，機器以一個包文為單位，進行包文處理。用生活中的例子來解釋，我們使用QQ傳遞消息時，QQ有可能會將當前的對話內容封裝成一個包文，然后再傳給另一端。那么根據實際情況，這個包文可長可短，對話內容少時，包文自然就短，對話內容長時，包文自然就很長了。
二、包文的傳輸
前面介紹了包文是一組一組的用戶數據。包文在傳遞傳輸中，有可能會通過不同的接口進行傳輸，例如網線、串口、電話線、無線傳輸等，不管是什么樣的方式傳輸，最終傳到另一端的時候，必須又能夠還原回原來的包文。就如我們通過QQ發了一段音頻，那么對方收到的也會是一段音頻，不能變成文字或者視頻。在工程中就相當于我們將一個包文（48’h000102030405）從A發送到B，不管中間經過了什么接口，最終B要收到的就是（48’h000102030405）。

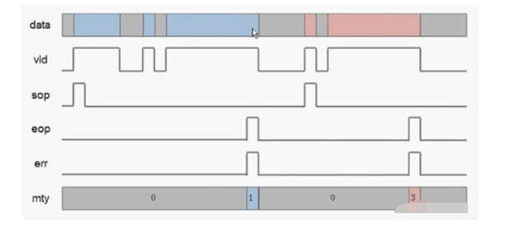

在FPGA中，明德揚定義了一種數據接口，這種數據接口一般包含data，data_vld，data_sop，data_eop和data_mty等。其解釋如下：
data：類似的名稱還有din，dout等，傳遞的數據，其可能由多根線組成，常用的8根線、16根線、32根線，分別表示一次可傳送8位、16位和32位數據。
data_vld：數據有效表示信號；為1表示當前時刻的data有效，正在傳遞一個數據，為0時表示當前數據無效，不要去抓數據。（注意，很多人會誤認為，用“data==0”表示“沒有數據”，這是錯誤的觀念，0本身也是一個數據，因為有可能A要將數據0傳給B。真正表示數據有效還是無效的，是看vld信號，而不是看data。）
data_sop：包文頭指示信號；表示當前的這個數據是包文的第一個數據。
data_eop：包文尾指示信號；表示當前的這個數據是包文的最后一個數據。
（通過data_sop，data_eop就可以很容易區分出各個包文，避免不同包文數據之間的錯亂。）
data_mty：當前無效數據字節數；很多人不太理解這個信號的含義，前面說過，包文的長度是可長可短的，一般是以字節為單位，因此有可能長度為1、2、3~1000字節等，甚至更長的長度。假設現在data的位寬是32位，就是vld有效時，一次就傳4個字節。現在問題來了，假如A要傳給B，1個字節的包文，那么如何怎么告訴B現在是1個字節包文呢？這時就可通過mty為表示了，當其為3時，就表示當前data有3個字節無效，B收到后就知道怎么做了。有同學會問B有沒有可能等于4，也就是全部無效呢？如果要表示全部無效，直接讓vld等于0就好了，沒有必要讓mty來表示。
綜上所述，通過上面幾個信號，A和B之間能實現傳遞任何長度的包文。
三、包文的接口信號意義以及約定規范

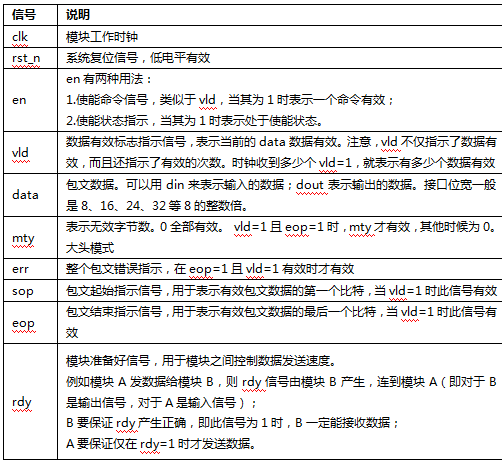

在FPGA可以定義如下信號來方便地傳輸，即能保留全部報文的信息，又能適合FPGA的接口：
四、包文的接口信號應用
使用一個案例來加固學習效果。假設模塊A要先后發送包文5字節包文：40’h0102030405和6字節包文：48’h060708091011給模塊B。
一起來實現這個效果，分析目標可知信號連接和信號波形可設置如下所示：

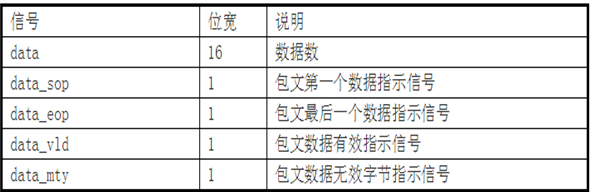

模塊A和模塊B的連接信號

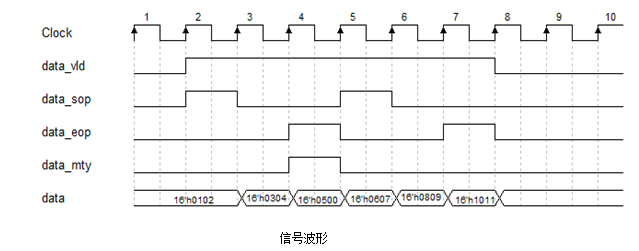

該信號波形是數據位寬為16包文，包文的有效包文數據是：8’h01，8’h02，8’h03，8’h04，8’h05，8’h06，8’h07，8’h08，8’h09，8’h10，8’h11，當data_mty為高電平時，對應的data值16’h0500有一個字節無效，默認低位無效（即8’h00無效），所以data值為16’h0500時，有效值是8’h05。
以上就是本人對包文的理解和使用，更多相關FPGA的知識，大家可以在評論區與我進行交流討論！
