1.1 概述

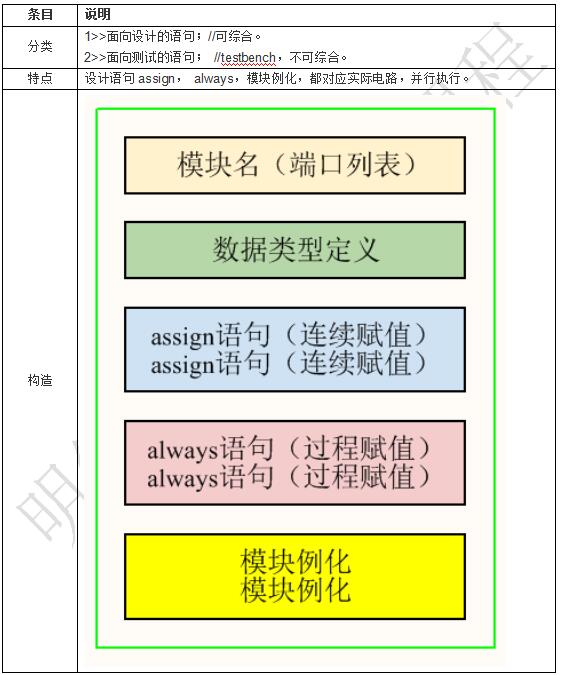

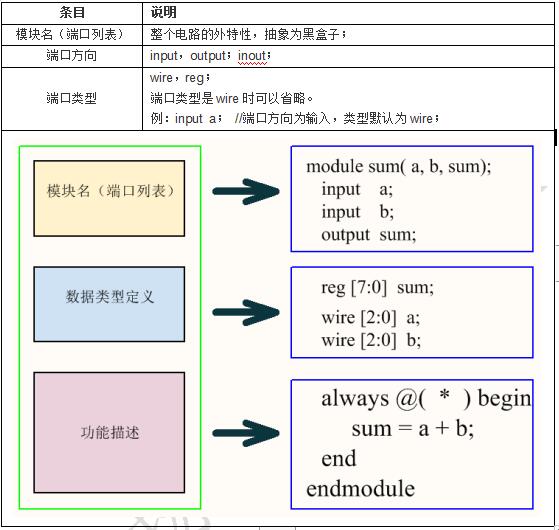

1.2 模塊Module

1.3 數據類型

1.3.1 wire/reg線網

wire和reg都是線類型，工程上沒區別；只是always/initial模塊中輸出定義需要為reg型；
注意：不要將reg類型與D觸發器混淆，reg理解為因為代碼所產生的。例如：

1.4.1 概述

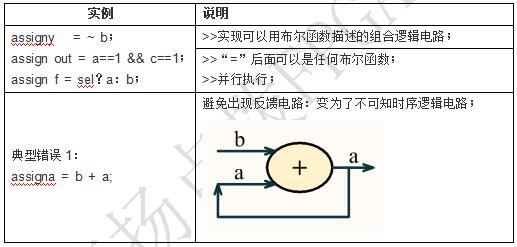

1.5.1 assign（連續賦值）

1.1.1 always（過程塊）

if語句

case語句

條目	說明
格式	case(表達式) 常量表達式1:begin 語句；         end 常量表達式2:begin 語句；         end 常量表達式3:begin 語句；         end        default： 語句； endcase
特點	分支語句，各個分支條件相同；并行執行判斷；
注意	default語句不可省略；

代碼&硬件

1.5.3 模塊例化

作用

系統設計時，建議遵循以下設計原則：

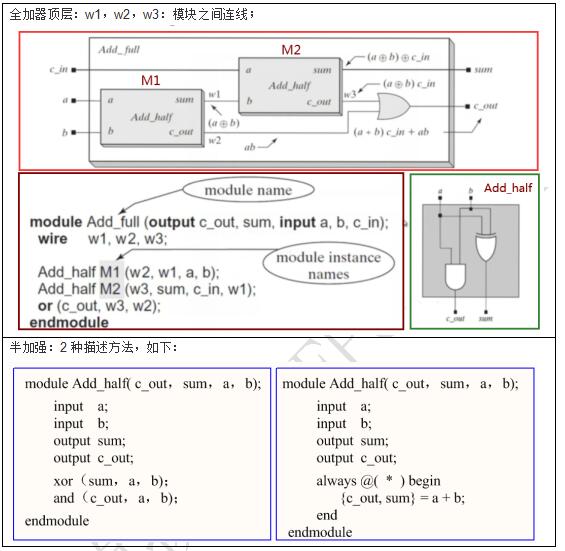

1.5.4 全加器

描述方式

描述方式	說明
位置關聯	AND u1(a, b, and_out);
名字關聯	AND u1(.a(a), .b(b), .o（and_out）); //推薦使用

1.6.1 結構

1.6.2 特殊符號

語句	說明
`<標識符>	表示： 編譯引導語，用于指導仿真編譯器在編譯時采取一些特殊處理； 編譯引導語句一直保持有效，直到被取消或重寫；
`timescale	`timescale <時間單位>/<時間精度> 例1： `timescale 1ns/1ns  //時間單位1ns；時間精度1ns； #2    //延時2 ×1=2ns； #2.1//延時2.1 × 1 = 2.1ns,精確到1ns，為2ns； 例2： `timescale 1ns/100ps  //時間單位1ns；時間精度100ps； #2    //延時2 ×1= 2ns； #2.1//延時2.1 × 1 = 2.1ns,精確到100s，為2.1ns；
`define
`include	`include “global.v” 包含另一個文件，完整拷貝過來；
`restall	把所有設置的編譯引導恢復到缺省狀態；
#<num>;	#10; //延遲10個時間單位

1.6.3 語句

語句	說明
initial	塊語句：只執行一次，always循環執行；不可綜合；
	作用： 產生激勵信號； 檢查輸出波形； 賦初值；
forever	//產生周期信號： intial begin clk = 0； forever  #10 clk = ~clk;  //時鐘信號 end

1.6.4 系統任務和函數

條目	說明
$<標識符>	表示Verilg的系統任務和函數
$time	當前的仿真時間
$display	顯示信號值變化：只執行一次，打印當前時刻； $display($time, “b% %b %b”， rst,clk,dout);
$monitor	監視信號值變化：所有過程時刻； $monitor($time, “b% %b %b”， rst,clk,dout);
$stop	暫停仿真
$finish	結束仿真，釋放電腦資源；

1.7.1 組合邏輯電路

條目	說明
assign	assign add_cnt = flag==1; //用于簡單的組合邏輯電路；
always	always  @(*)begin//統一采用“*”為敏感列表； （=,if,case）語句；//只能使用“=”賦值 end

1.7.2 時序邏輯電路

計數器模板1

3段式模板		模板1
1	計數段	always @( posedge cllk or negedge rst_n) begin if (!rst_n)      cnt <= 0;           //初值規定為0 else if (add_cnt)begin//【位置1】 if(end_cnt)             cnt <= 0; else                cnt <= cnt + 1; end end
2	加1條件	assingadd_cnt = d==1;   //d==1： 什么時候開始數脈沖
3	結束條件	assing end_cnt = add_cnt&& cnt == X-1; // X:數多少個脈沖

計數器模板2

3段式模板		模板1
1	計數段	always @( posedge cllk or negedge rst_n) begin if (!rst_n)      cnt <= 0;           //初值規定為0 else if (add_cnt)  begin//【位置1】 if(end_cnt)             cnt <= 0; else                cnt <= cnt + 1; end else   cnt <= 0;    //不連續，需要清0時，使用模板2； end
2	加1條件	assingadd_cnt = d==1;   //d==1： 什么時候開始數脈沖
3	結束條件	assing end_cnt = add_cnt&& cnt == X-1; // X:數多少個脈沖

模板4段式狀態機

段號	代碼
1	// 初始化，次態賦值給現態，明確當前狀態； always @(posedge clk or negedge rst_n) begin     if(!rst_n)         state_c <= S00;//初始狀態     else         state_c <= state_n; end
2	always @( * ) begin  //組合邏輯，描述狀態轉換目標     case(state_c) S00: begin             if(s00_s20_start)  // 條件名 S00->S20                 state_n = S20;             else                 state_n = state_c; // 方便拷貝         end S20: begin             if(s20_s21_start)                 state_n = S21;             else                 state_n = state_c;         end S21: begin             if(s21_s00_start)                 state_n = S00;             else                 state_n = state_c;         end default: begin             state_n = S00;         end     endcase end
3	//具體的轉換條件內容 assign s00_s20_start = state_c==S00&& (條件)； assign s20_s21_start = state_c==S20&& (條件); assign s21_s20_start = state_c==S21&& (條件);
4	根據轉態設計輸出： 1個 always 設計1個輸出信號；

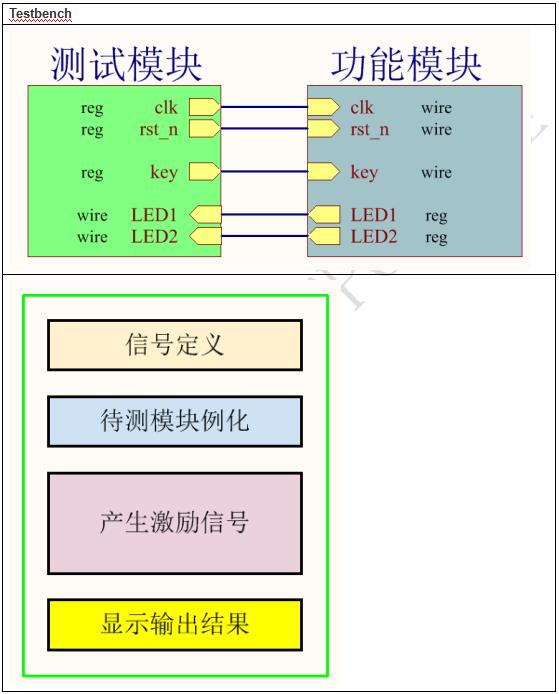

1.7.3 Testbench

框架

條目	內容
模塊名	`timescale 1 ns/1 ns module testbench_name();
信號定義	reg clk  ;  //時鐘 reg rst_n;  //復位 reg[3:0]  din0  ; //uut的輸入信號 ，定義為reg型，在initial中 reg       din1  ; wire      dout0;//uut的輸出信號， 定義為wire型 wire[4:0] dout1; parameter CYCLE    = 20; //參數定義，方便修改； parameter RST_TIME = 3 ;
待測模塊例化	module_name uut(   //統一采用名字關聯        .clk          (  clk     ),        .rst_n        (  rst_n   ),        .din0         (  din0    ),        .din1         (  din1    ),        .dout0        (  dout0   ),        .dout1        (  dout1   ) );
激勵產生	//復位，時鐘 ，等
顯示輸出結果	$display   //類似printf；

復位

復位

initial begin        rst_n = 1;        #2;        rst_n = 0;        #(CYCLE*RST_TIME);        rst_n = 1;  end

仿真時鐘

仿真時鐘

initial begin      clk = 0;      forever      #(CYCLE/2)      clk=~clk;  end

激勵信號

激勵信號

initial begin       #1;//方便觀測       din1 = 0; //賦初值         #(10*CYCLE); //開始賦值  end

以上就是本人總結的Verilog語法相關知識點，當然明德揚還有很多比較簡便的模板給我們使用，感興趣的朋友可以進入明德揚論壇（http://www.fpgabbs.cn/）進行更多FPGA 或者語法相關討論！
