很多朋友在工程模塊劃分的時候總會遇到很多問題，比如不知道如何下手、模塊劃分不合理等；我開始也是這樣的，在學習了明德揚的幾項工程以后，按照老師分享的思路，也對模塊劃分有了一定的小經驗，今天通過案例的方式與大家分享。

今天分享的案例是千兆以太網工程。該工程是明德揚的網絡班、就業班的其中一個項目，涉及到MAC協議、ARP協議、IP協議和UDP協議的實現，協議較多，劃分的模塊也較多。

一、模塊劃分要點總結

1、列出項目的功能要求（客戶提出的產品功能要求）

2、畫出硬件的系統結構框圖（添加外設）

3、框圖中每個外圍接口都對應有一個接口轉換模塊

接口轉換模塊的作用是將外圍器件的接口時序轉為通用的接口時序，或者將通用接口時序轉換為外圍器件接口時序，這樣使得FPGA內部其他模塊不用再關心外圍接口的時序了。

MDY規范通用接口時序：

l data以及對應的vld，傳輸單個數據格式

l MDY的包文格式，din，vld，SOP，EOP，MTY，ERR

l wren，waddr，wdata；rden，raddr，rdata，rdata_vld

4、考慮是否涉及指令系統（操作碼+數據格式）

上位機，例如PC，ARM，DSP或者其他的器件，只涉及到一個接口，但是卻有很多指令或者命令功能要發送，因此就需要一個指令系統。

指令系統一定會涉及到命令、地址和數據。這種情況，肯定會有一個“寄存器解析模塊”，根據命令、地址和數據，改變相應的寄存器的值。

5、考慮外圍器件是否涉及寄存器配置

項目中有某些外設，上電工作前需要進行配置才能按要求工作。因此需要對外設內部寄存器進行讀寫，這一流程是通過FPGA來進行配置。

遇到這個情況，使用MDY推薦的模塊寄存器配置結構：

寄存器配置表模塊+寄存器讀寫配置模塊+外設配置接口時序轉換模塊

6、根據實際情況，增加、補充或者拆分，優化對應模塊，隨時調整

原則：根據接口信號，看模塊間是否方便對接。接口就決定了模塊功能。所以在這一層的調整，一定要清楚接口的定義。

7、考慮是否涉及多路進一路出，要用FIFO

調度FIFO要考慮自身帶寬能否滿足多路一起突發發送時的數據量情況。如果帶寬不滿足，就要要輸出給上游模塊RDY信號。此時RDY信號有效取決于自己設置FIFO的Almost Full信號。如果帶寬滿足則不必設RDY信號。

8、考慮是否涉及到速率匹配問題，要加上RDY信號或者FIFO

首先考慮與外圍器件通信的接口上是否需要rdy信號（FPGA內部運行頻率往往與設接口速率不一致），然后考慮FPGA內部模塊間數據帶寬是否不一致，有等一等的情況。

二、千兆以太網工程案例分析

根據前面總結的要點，通過實際項目案例來分析一下FPGA內部功能模塊是怎樣劃分的。這里我們選取已經做過的千兆以太網工程，接下來按照上面總結的模塊劃分步驟，一步步完成模塊初步劃分！

1.列出項目的功能要求

本項目功能要求：FPGA內部產生要發送的包文數據，通過UDP協議，發送給PC；PC發送UDP格式包文數據，FPGA需要解析UDP協議，提取出用戶數據；ARP協議實現定期發送ARP協議，獲取對方電腦的物理地址。

功能分析：

a) FPGA內部產生發送的包文數據；

b) 要通過UDP協議發送，就需要添加MAC協議頭部，IP協議頭部，UDP協議頭部；

c) FPGA接收到PC發來的UDP報文，要一層層解析協議頭部信息，先解析出MAC頭，然后是IP頭，UDP頭，最后才能獲取用戶數據；

d) FPGA定期發送ARP協議請求報文；

e) FPGA接收到PC發來的ARP協議應答報文，要解析出源MAC地址；并在發送包文數據中，將獲取的MAC地址作為目的MAC地址進行打包發送。

2.畫出硬件系統結構框圖

根據步驟1總結出的功能要求，找到除FPGA外需要哪些外圍器件。分析得出：

FPGA與PC通信是以千兆以太網的形式，需要將FPGA輸出的信號調制成千兆以太網信號，本項目選取了外部PHY芯片RTL8211來實現此通信調制功能。同理PC端發送的數據通過千兆以太網網線傳輸，需要經過PHY解調后輸出給FPGA；

為了設計方便，FPGA發送的報文數據中，完成FCS校驗的計算交給了MAC IP核來完成；同理，接收端接收到PC發來的報文數據也由MAC IP核完成FCS校驗；

前期為了驗證設計，考慮添加按鍵作為觸發MAC IP核初始化的啟動條件。

 外圍器件總共需要三個：

a) 按鍵

b) 2PHY（RTL8211）

c) 3PC

畫出系統框圖如下所示：

3.框圖中每個外圍接口都對應有一個接口轉換模塊

a) 按鍵對應的接口轉換模塊是按鍵消抖檢測模塊；

b) PHY對應的接口轉換模塊是MAC IP核模塊。

添加后框圖如下所示：

4.考慮是否涉及指令系統

本項目不涉及指令系統

5.考慮外圍器件是否涉及寄存器配置

本項目中MAC IP核涉及寄存器配置。使用MDY推薦模板：寄存器配置表模塊+寄存器讀寫配置模塊+外設配置接口時序轉換模塊；

 由于MAC IP配置接口使用的是Avalon協議（與MDY接口協議不同之處在于waitrequest信號），所以外設配置接口時序轉換模塊對外接口也應該是Avalon，對內則是MDY規范接口。

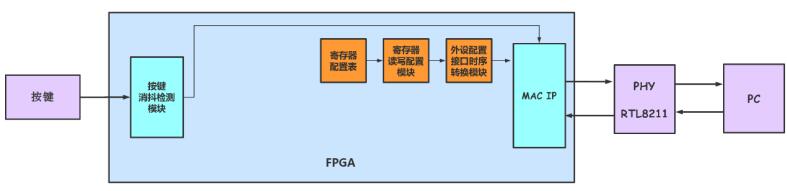

完善后如下所示：

6.根據實際情況，增加、補充或者拆分獨立對應模塊，隨時調整

到第6步，根據數據流向，需要對模塊間的接口進行詳細分析了，補充模塊或者將功能相同的模塊合并化簡。

從發送側數據流向思考：

a) FPGA內部產生要發送的數據，因此需要一個數據產生模塊；

b) 產生的發送數據需要先添加UDP頭部，所以需要一個添加UDP協議頭部模塊；

c) 然后添加IP頭部，需要一個添加IP協議頭部模塊；

d) 最后添加MAC頭部，就完成了完整的發送UDP協議報文，因此需要一個添加MAC協議頭部模塊；

e) 同時需要定期發送ARP協議請求報文，需要一個ARP請求報文模塊；

f) 由于ARP報文需要定時產生，所以需要一個計時模塊。

從接收側數據流向思考：

FPGA接收到PHY解調出的PC發送來的UDP報文或者ARP應答報文，經過MAC IP核驗證FCS后，解析出正確或者錯誤的UDP、ARP報文：

a) 經過MAC IP核輸出的報文需要進行MAC頭部檢查，正確則輸出UDP、ARP報文，錯誤則做丟包處理。所以需要一個MAC頭部解析模塊；

b) 經過MAC頭部解析模塊處理后輸出的是正確的IP報文，此時需要進行IP頭部檢查，正確則輸出報文，錯誤則做丟包處理。所以需要一個IP頭部解析模塊；

c) 經過MAC頭部解析模塊處理后輸出的是正確的ARP應答報文，此時需要進行ARP報文解析，獲取發送端MAC地址。所以需要一個ARP應答解析模塊；

d) 同1、2兩步原理，輸出UDP報文需要進行UDP頭部檢查，所以需要一個UDP頭部解析模塊。

經過UDP頭部解析模塊解析出來的報文數據即是PC端發來的正確用戶數據，輸出即可。

補充后如下圖所示：

接下來將功能互斥、數據流向相關，接口一致的模塊做合并化簡處理，如下圖所示：

7.考慮是否涉及多路進一路出，要用FIFO

本項目數據流方面涉及多路進一路出的問題。

在進行模塊優化時，注意到產生的用戶數據和定時ARP請求報文不能同時輸出給MAC IP核，需要一個發送調度模塊來完成多路輸入一路輸出的調度，是發送打包模塊送來的UDP報文還是發送ARP請求報文。

    8.考慮是否涉及到速率匹配問題，要加上RDY信號或者FIFO

首先考慮與外圍器件通信的接口上是否需要rdy信號。

外圍PHY芯片與FPGA通信是經過MAC IP核來處理，時序MAC IP核已經做好了，所以不需要設rdy信號。

再考慮FPGA內部模塊間運行速率不匹配的情況，根據數據流方向來考慮：

發送側：

a) 發送報文打包模塊需要時間（計算各個協議頭部校驗和，長度等信息），所以需要在數據產生模塊和數據打包模塊間設FIFO并設rdy信號。

b) 數據打包模塊和ARP請求報文發送模塊同時發送給報文調度模塊，發送包文調度模塊不能同時響應，需要FIFO來緩存，考慮到突發情況FIFO會溢出，所以需要與數據打包模塊和ARP請求報文定時發送模塊間設FIFO并設RDY信號。

接收側：

接收側模塊間速率匹配，不需要設FIFO和RDY信號。

最終得到的模塊圖如下所示：

到此，根據模塊劃分步驟一步步做下來，千兆網工程的模塊劃分雛形初步已經完成。具體實踐中需要根據FPGA內部信號的調整，隨時拆分或獨立來增減功能模塊。

以上就是我們做模塊劃分的基本思路，大家有什么問題可以加Ｑ群544453837進行交流，更多FPGA相關資料可以登錄明德揚論壇進行學習討論：http://www.fpgabbs.cn/！
